1.0570 Stal - Stal narzędziowa St 52-3 - Stal narzędziowa do pracy na zimno

Stal precyzyjna płaska z naddatkiem [PFS/BA]

- płaska -

Stal precyzyjna okrągła bez naddatku [PRS]

- okrągła -

Stal okrągła [RS]

- okrągła -

1.0570 - W SKRÓCIE

Jakim rodzajem stali jest 1.0570?

Materiał 1.0570 to niestopowa stal konstrukcyjna, określana również jako St52-3 lub ~S355J2+N. Oznaczenie ~S355J2+N oznacza:

355

= stal konstrukcyjna

= minimalna granica plastyczności w N/mm²

= energia uderzenia w temperaturze -20°C (co najmniej 27 dżuli)

= Normalizowane lub normalizowane walcowanie w celu poprawy jednorodności i wytrzymałości tego gatunku stali

S = Struktureller Stahl

355 = die Mindeststreckgrenze in N/mm²

J2 = ist die Kerbschlagarbeit bei -20 °C (mind. 27 Joule)

+N = Normalgeglüht oder Normalisierungsgewalzt zur Verbesserung der Homogenität und Zähigkeit dieser Stahlgüte

Stal 1.0570 charakteryzuje się dobrą obrabialnością, stabilnością wymiarową, a dzięki niskiej zawartości węgla jest łatwa do spawania. Ten naturalnie twardy/wyżarzany materiał jest stosowany wyłącznie do nieutwardzonych komponentów.

Właściwości

Stal konstrukcyjna 1.0570 charakteryzuje się doskonałymi właściwościami mechanicznymi i spawalnością. Może być stosowany w wielu gałęziach przemysłu ze względu na dobre połączenie przetwarzalności, wytrzymałości i wytrzymałości. Wszystkie te właściwości sprawiają, że 1.0570 jest materiałem niezawodnym i ekonomicznym.

Niestopowa stal konstrukcyjna
Dobra obrabialność
Dobra stabilność wymiarowa
Wysoka wytrzymałość
Łatwo spawalne dzięki stali niskowęglowej
Naturalnie twarde/wyżarzane

Magnetyzowalne
Utwardzanie nie jest powszechne
Polerowanie nie jest powszechne
Blizny nie są częste
Azotowanie nie jest powszechne

Możliwości zastosowania

Stal konstrukcyjna 1.0570 znajduje zastosowanie w wielu gałęziach przemysłu ze względu na dobre właściwości mechaniczne. Ma bardzo dobrą skrawalność i jest łatwy do spawania ze względu na niską zawartość węgla. Materiał ten jest stosowany wyłącznie w przypadku elementów niehartowanych.

Ogólna budowa maszyn
Płyty bazowe
Płyty szablonowe do wypalania
Ramy do form
Materiały konstrukcyjne

Stojaki stalowe
Narzędzia ręczne
Noże
Młotki
Klucze

1.0570 Wartości orientacyjne

Analiza chemiczna:

C	Si	Mn	P	S
0,0 - 0,22	0,0 - 0,55	0,0 - 1,6	0,0 - 0,035	0,0 - 0,035

Nazwa wg składu chemicznego:
St52-3 / ~S355J2+N

Twardość robocza:
ok. 180 HB (naturalnie twarda / wyżarzona)

Dostarczalna twardość:
180 HB

1.0570 WŁAŚCIWOŚCI FIZYCZNE

Do jakiej grupy stali należy 1.0570?

Stal konstrukcyjna
Stal narzędziowa

Czy 1.0570 to stal szlachetna?

Aby zostać sklasyfikowanym jako stal szlachetna, materiał musi zawierać co najmniej 10,5% chromu. 1.0570 zawiera 0% chromu i dlatego nie jest stalą szlachetną w klasycznym znaczeniu.

Czy 1.0570 jest odporny na korozję?

Aby być odpornym na korozję, gatunek musi zawierać co najmniej 10,5% chromu. Przy zawartości chromu wynoszącej 0% gatunek 1.0570 nie jest odporny na korozję.

Czy stal 1.0570 jest magnetyzowalna?

Tak, jako stal ferromagnetyczna, stal 1.0570 można namagnesować i zamocować na płycie magnetycznej w celu obróbki.

Czy stal 1.0570 jest odporna na zużycie?

Stal konstrukcyjna 1.0570 otrzymuje ocenę 1 w skali, w której 1 oznacza niską, a 6 wysoką odporność.

1.0570 WŁAŚCIWOŚCI TECHNICZNE

Czy 1.0570 to stal nożowa?

1.0570 / St52 nie jest typową stalą nożową. Typowa stal nożowa charakteryzuje się takimi właściwościami, jak wysoka twardość, odporność na korozję, odporność na zużycie, łatwość ostrzenia i utrzymywanie dobrej krawędzi tnącej.

1.0570 Twardość robocza

1.0570 osiąga twardość roboczą około 180 HB (twardość naturalna / wyżarzona).

1.0570 Gęstość stali

Typowa gęstość stali konstrukcyjnej 1.0570 wynosi 7,85 g/cm3 w temperaturze pokojowej.

1.0570 Wytrzymałość na rozciąganie

1.0570 ma wytrzymałość na rozciąganie około 625 N/mm2. Aby uzyskać tę wartość, przeprowadza się próbę rozciągania, aby wykazać, ile siły potrzeba, aby rozciągnąć lub wydłużyć próbkę przed jej pęknięciem.

1.0570 Granica plastyczności

Granica plastyczności

Wymiary

Wartość

<= 100 mm

>= 315 MPa

100 – 250 mm

>= 275 MPa

250 – 500 mm

>= 265 MPa

1.0570 Skrawalność

W skali, w której 1 oznacza wartość niską, a 6 wysoką, 1.0570 otrzymuje ocenę 6 za skrawalność.

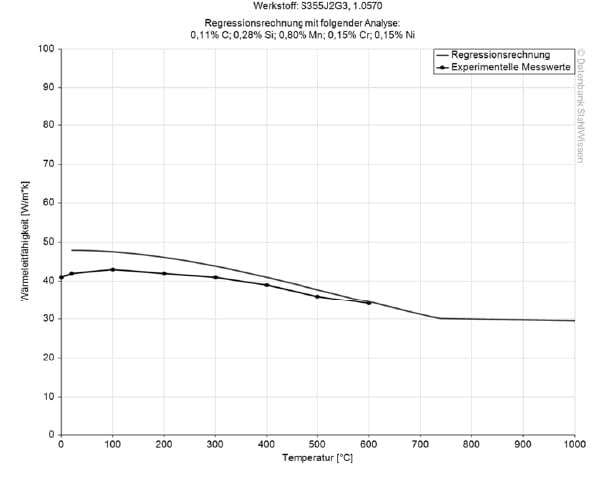

1.0570 Przewodność cieplna

Przewodność cieplna 1.0570 wynosi 35,0 – 45,0 W/(m*K) w temperaturze pokojowej.

www.stahlwissen.de

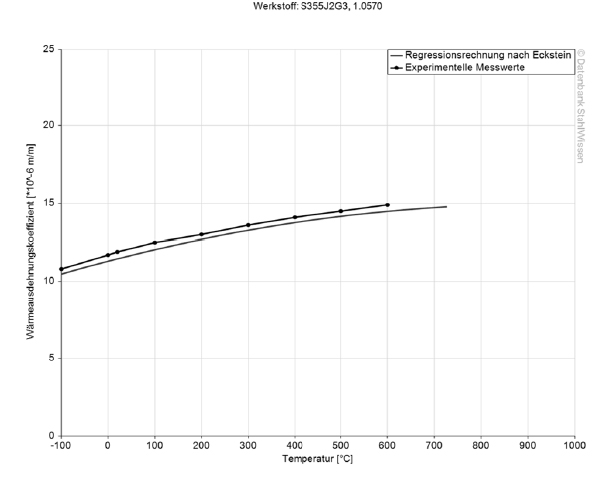

1.0570 Współczynnik rozszerzalności cieplnej

Poniższa tabela przedstawia rozszerzalność lub kurczliwość w różnych temperaturach, co może mieć duże znaczenie podczas pracy w wysokich temperaturach lub przy dużych wahaniach temperatury.

Średni współczynnik rozszerzalności cieplnej

Wartość 10-6m/(m*K)

Przy temperaturze

11,1

20 – 100 °C

12,1

20 – 200 °C

12,9

20 – 300 °C

13,5

20 – 400 °C

13,9

20 – 500 °C

www.stahlwissen.de

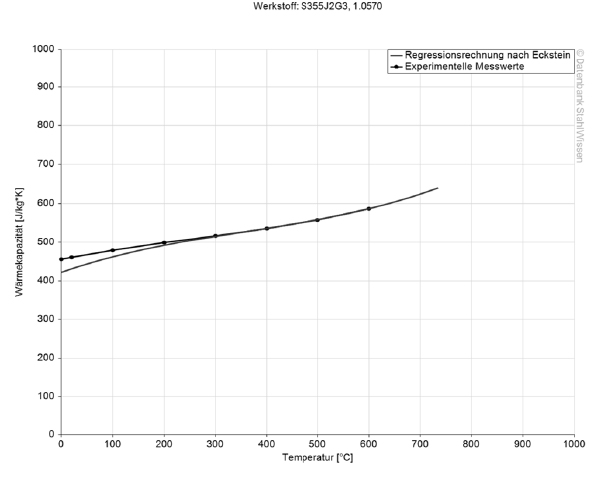

1.0570 Ciepło właściwe

Ciepło właściwe stali konstrukcyjnej 1.0570 wynosi w temperaturze pokojowej 0,46 J/g*K. Wartość ta określa, ile ciepła potrzeba, aby podgrzać określoną ilość materiału o 1 kelwin.

www.stahlwissen.de

1.0570 Opór właściwy

Opór właściwy można znaleźć w poniższej tabeli. Przewodność elektryczna jest wartością odwrotną do oporu właściwego.

Opór elektryczny właściwy

Wartość (Ohm*mm²)/m

Przy temperaturze

0,15

20 °C

1.0570 Elastizitätsmodul (e-Modul)

Das Verhältnis zwischen Spannung und Dehnung von Stahl wird durch das Elastizitätsmodul (Youngscher Modul) beschrieben und liegt für 1.0570 Baustahl liegt bei 210 kN/mm².

NOWE PERSPEKTYWY!

1.0570 PROCES

1.0570 Obróbka cieplna

Obróbka cieplna ma wpływ na właściwości materiału. Dlatego należy ją zawsze przeprowadzać z zachowaniem należytej ostrożności. Określa się takie właściwości jak wytrzymałość, odporność na pękanie, twardość powierzchniową i odporność na temperaturę, które z kolei mogą wydłużyć/poprawić żywotność elementów konstrukcyjnych, narzędzi i komponentów.

Obróbka cieplna obejmuje wyżarzanie rozpuszczające, wyżarzanie miękkie, normalizowanie, wyżarzanie odprężające, ale także odpuszczanie, hartowanie i hartowanie lub odpuszczanie.

1.0570 Wyżarzanie miękkie

Stal konstrukcyjna 1.0570 jest podgrzewana równomiernie do temperatury 650–700°C w celu wyżarzania miękkiego, a następnie powoli schładzana w piecu.

1.0570 Wyżarzanie odprężające

W celu zmniejszenia naprężeń wewnętrznych po obróbce lub spawaniu materiał 1.0570 podgrzewa się do temperatury 550–580°C i utrzymuje w tej temperaturze przez 4 godziny. Na koniec materiał powoli schładza się w piecu.

1.0570 Wyżarzanie normalne

Aby uzyskać drobniejszą, bardziej jednorodną strukturę o lepszych właściwościach, materiał 1.0570 poddaje się wyżarzaniu normalnemu. W tym celu materiał ogrzewa się do stałej temperatury 890–950 °C, a następnie schładza na powietrzu.

1.0570 OBRÓBKA POWIERZCHNI

Ogólnie rzecz biorąc, polerowanie jest rodzajem obróbki powierzchni, która może np. zwiększyć odporność na korozję, ale także zapewnić atrakcyjny wygląd.

Innym rodzajem obróbki powierzchniowej jest powlekanie lub utwardzanie powierzchni. Aby wymienić tylko kilka przykładów, powierzchnia jest np. azotowana, nawęglana, chromowana lub poddawana obróbce metodą CVD lub PVD w celu nadania jej większej twardości.

Różne rodzaje obróbki powierzchniowej pozwalają uzyskać nie tylko odporność na korozję, ale także odporność na zużycie, dłuższą żywotność i mniejsze tarcie. Odpowiednia obróbka powierzchniowa może zatem poprawić ogólną wydajność elementu i zapewnić mu jeszcze lepszą ochronę.

1.0570 OBRÓBKA

1.0570 Kucie

W celu kucia stal konstrukcyjna 1.0570 jest podgrzewana do temperatury 850–1050 °C i kuta. Temperatura kucia nie powinna być niższa niż 850 °C.

1.0570 Spawanie

Spawanie materiału 1.0570 można przeprowadzać przy użyciu wszystkich tradycyjnych metod spawania.

Po spawaniu materiał należy poddać wyżarzaniu odprężającemu.

C	Si	Mn	P	S
0 – 0,22	0 – 0,55	0 – 1,6	0 – 0,035	0 – 0,035

0
–
0,22

0
–
0,55

0
–
1,6

0
–
0,035

PREMIUM 1.0570 Stal
St52-3 / ~S355J2+N
