1.2210 - W SKRÓCIE
Jakim rodzajem stali jest 1.2210?
Stal 1.2210, znana również jako stal srebrna, to stal do pracy na zimno. Jako stal chromowo-wanadowa, materiał ten może być stosowany uniwersalnie dzięki dobrej skrawalności, wysokiej twardości, zachowaniu krawędzi, wysokiej wytrzymałości i wysokiej odporności na zużycie.
Właściwości
Stal narzędziowa 1.2210, znana również jako stal srebrna lub pod skróconą nazwą 115CrV3, charakteryzuje się bardzo dobrym połączeniem właściwości mechanicznych, które mają znaczenie w wielu różnych zastosowaniach. Może być uniwersalnie stosowana jako stal do pracy na zimno.
- Stal narzędziowa
- Stal narzędziowa do pracy na zimno
- Dobra skrawalność
- Wysoka akceptowalna twardość
- Wysoka odporność na zużycie
- Azotowanie nie jest powszechne
- Erodowanie nie jest powszechne
- Ogólnie stosowane do narzędzi okrągłych
Możliwości zastosowania
Dzięki unikalnemu połączeniu twardości, odporności na zużycie i wytrzymałości, stal srebrna 1.2210 może być stosowana w produkcji narzędzi i inżynierii mechanicznej. Jest ona wykorzystywana w wielu obszarach zastosowań, zwłaszcza tam, gdzie główną rolę odgrywa precyzja i wysokie naprężenia mechaniczne.
- Wiertła kręte
- Gwintowniki
- Rozwiertaki
- frezy
- Pogłębiacze
- Wiertła centrujące
- Skrobaki
- Narzędzia do grawerowania
- Dziurkacze
- Stemple
- Wypychacze
- Kołki prowadzące
- Dłuta drewniane
- Tuleje
- Mierniki
- Przyrządy i osprzęt
- Części konstrukcyjne
1.2210 Wartości orientacyjne
Analiza chemiczna:
| C | Si | Mn | P | S | Cr | V |
|---|---|---|---|---|---|---|
| 1,1 - 1,25 | 0,15 - 0,3 | 0,2 - 0,4 | 0,0 - 0,03 | 0,0 - 0,03 | 0,5 - 0,8 | 0,07 - 0,12 |
Nazwa wg składu chemicznego:
115CrV3
Twardość robocza:
58-62 HRC
Dostarczalna twardość:
max. 220 HB
WŁAŚCIWOŚCI FIZYCZNE 1.2210
Do której grupy stali należy stal 1.2210?
- Stal narzędziowa
- Stal do obróbki na zimno
- Stal srebrna
Czy stal 1.2210 jest stalą szlachetną?
Klasyczna stal nierdzewna ma zawartość chromu co najmniej 10,5% masy. Stal 1.2210 ma zawartość chromu wynoszącą 0,5–0,8% masy i dlatego nie jest stalą szlachetną w klasycznym rozumieniu tego słowa.
Czy stal 1.2210 jest odporna na korozję?
Aby uzyskać pełną odporność na korozję, stal musi zawierać co najmniej 10,5% chromu. Stal 1.2210 zawiera maksymalnie 0,8% chromu i dlatego nie jest odporna na korozję.
Czy stal 1.2210 jest magnesowalna?
Jako stal ferromagnetyczna, stal 1.2210 jest magnesowalna i nadaje się do obróbki na płytach magnetycznych.
1.2210 Obróbka na zimno
Obróbka na zimno sprawia, że ten gatunek stali staje się twardszy i bardziej wytrzymały, krawędź skrawająca staje się twardsza, wytrzymałość wzrasta, a dokładność wymiarowa i wykończenie powierzchni ulegają poprawie. Jednak udarność ulega zmniejszeniu, a obróbka na zimno powoduje naprężenia wewnętrzne. Ze względu na swoje korzystne właściwości podczas obróbki na zimno, stal 1.2210 nadaje się do zastosowań takich jak sprężyny i instrumenty precyzyjne.
Odporność na zużycie 1.2210
Materiał 1.2210 uzyskał ocenę 4 za odporność na zużycie w skali, gdzie 1 oznacza niską, a 6 wysoką odporność.
WŁAŚCIWOŚCI TECHNICZNE 1.2210
Czy 1.2210 to stal nożowa?
Tak, stal 1.2210 doskonale nadaje się na noże. Zawartość węgla zapewnia jej dobrą twardość, co jest niezbędne do utrzymania ostrości i uzyskania ostrych krawędzi tnących. Zawartość chromu i wanadu zapewnia dobrą odporność na zużycie i stabilność krawędzi tnącej. Pomimo zawartości chromu, stal 1.2210 nie jest odporna na korozję. Regularna konserwacja, przechowywanie w suchym miejscu i oliwienie ostrzy może zapobiec rdzewieniu i wydłużyć ich żywotność.
Twardość robocza 1.2210
Stal 1.2210 osiąga twardość roboczą 58–62 HRC.
Gęstość stali 1.2210
Typowa gęstość stali narzędziowej 1.2210 wynosi 7,8 g/cm³ w temperaturze pokojowej.
Wytrzymałość na rozciąganie 1.2210
Stal 1.2210 charakteryzuje się wytrzymałością na rozciąganie wynoszącą około 750 N/mm². Aby osiągnąć tę wartość, przeprowadza się próbę rozciągania, aby wykazać, jaka siła jest potrzebna do rozciągnięcia lub wydłużenia próbki przed jej zerwaniem.
1.2210 Skrawalność
W skali, gdzie 1 oznacza niską, a 6 wysoką skrawalność, 1.2210 otrzymuje ocenę 3 za skrawalność.

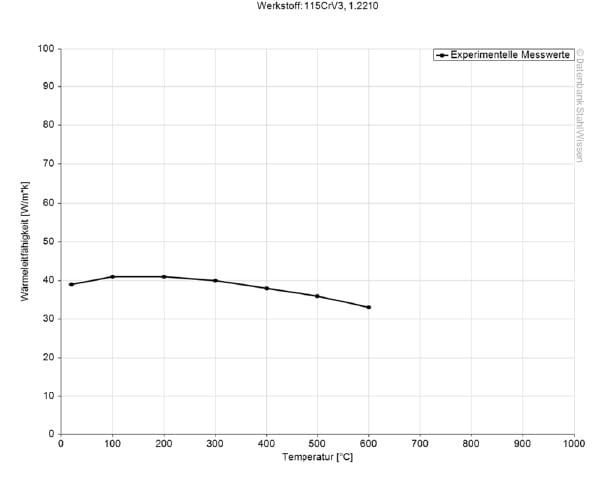

Przewodność cieplna stali narzędziowej 1.2210
Poniższa tabela przedstawia przewodność cieplną stali narzędziowej 1.2210 w różnych temperaturach.
Przewodność cieplna
Wartość (W/m*K)
Przy temperaturze
34,2
20 °C
32,6
350 °C
31,0
700 °C

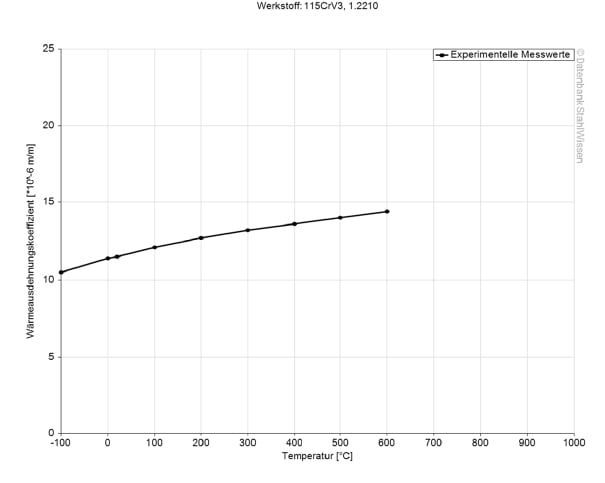

1.2210 Współczynnik rozszerzalności cieplnej
Współczynnik rozszerzalności cieplnej wskazuje, o ile materiał może się rozszerzyć lub skurczyć pod wpływem zmiany temperatury. Jest to bardzo ważna informacja, szczególnie podczas pracy w wysokich temperaturach lub w przypadku narażenia na znaczne wahania temperatury podczas użytkowania.
Średni współczynnik rozszerzalności cieplnej
10-6m/(m*K)
Przy temperaturze
10,0
20 – 100 °C
12,7
20 – 200 °C
13,7
20 – 300 °C
14,2
20 – 400 °C
14,9
20 – 500 °C
15,8
20 – 600 °C
16,8
20 – 700 °C
Ciepło właściwe 1.2210
Ciepło właściwe stali narzędziowej 1.2210 wynosi 0,46 J/kg*K w temperaturze pokojowej. Wartość ta wskazuje, ile ciepła potrzeba do podniesienia temperatury określonej ilości materiału o 1 kelwin.
1.2210 Opór elektryczny właściwy
Opór elektryczny właściwy można znaleźć w poniższej tabeli. Przewodność elektryczna jest odwrotnością oporu elektrycznego właściwego.
Opór elektryczny właściwy
Wert (Ohm*mm²)/m
Przy temperaturze
0,33
20 °C
PRECYZYJNE PRĘTY OKRĄGŁE BEZ NADDATKU – ISO h8, h9, h11
PROCES 1.2210
Obróbka cieplna 1.2210
Obróbka cieplna określa właściwości materiału. Dlatego zawsze należy ją przeprowadzać ostrożnie. Określane są takie właściwości, jak wytrzymałość, udarność, twardość powierzchni i odporność na temperaturę, co z kolei może wydłużyć lub poprawić żywotność części, narzędzi i komponentów.
Obróbka cieplna obejmuje wyżarzanie rozpuszczające, wyżarzanie zmiękczające, normalizowanie, wyżarzanie odprężające, a także odpuszczanie, hartowanie, hartowanie i zmiękczanie.
Wyżarzanie 1.2210
W celu wyżarzania 1.2210 materiał jest podgrzewany i utrzymywany w temperaturze 710–750°C. Następnie 1.2210 jest powoli schładzany w piecu.
Wyżarzanie odprężające 1.2210
Aby odprężyć naprężenia wewnętrzne powstałe podczas obróbki skrawaniem lub hartowania, materiał 1.2210 jest równomiernie podgrzewany do temperatury 650–680°C i utrzymywany w tej temperaturze. Na koniec materiał jest schładzany w piecu.
1.2210 Odpuszczanie
Temperaturę odpuszczania dobiera się w zależności od pożądanej twardości i właściwości.
Odpuszczanie zmniejsza naprężenia wewnętrzne, a także zapewnia równowagę między wytrzymałością a udarnością materiału.

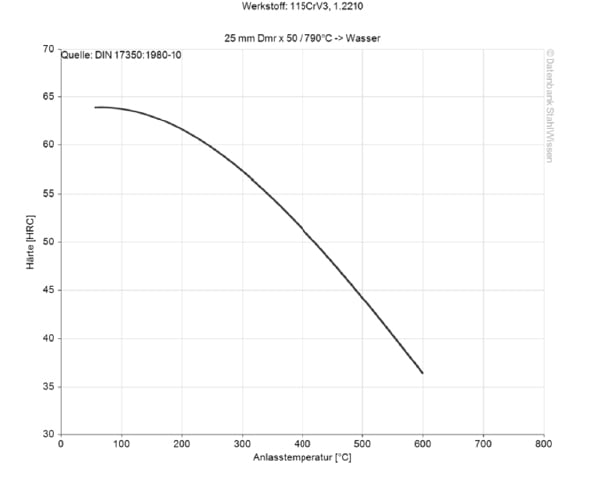

Więcej informacji można znaleźć na poniższej grafice:
Hartowanie 1.2210
W celu hartowania, stal 1.2210 jest równomiernie nagrzewana do temperatury 780–840°C.
Średnice < 15 mm można hartować w temperaturze 810–840°C, a następnie studzić w oleju.
Średnice > 15 mm należy hartować w temperaturze 780–810°C, a następnie studzić w wodzie.
Studzenie 1.2210
Stal srebrną 1.2210 można studzić w następujących mediach:
- Olej, do średnicy < 15 mm
- Woda, od średnicy > 15 mm
Średnice poniżej 15 mm studzi się w oleju, aby zapobiec odkształceniom i pęknięciom spowodowanym zbyt szybkim chłodzeniem.
Średnice powyżej 15 mm można schłodzić w wodzie, co zapewnia szybkie schłodzenie grubszego materiału.

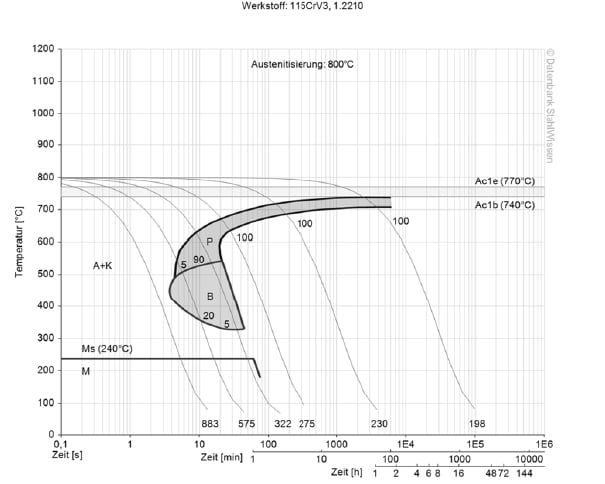

1.2210 Wykres ciągły TTT
Ten wykres przedstawia mikrozmiany zachodzące w czasie w różnych temperaturach. Są one istotne w obróbce cieplnej, ponieważ dostarczają informacji o optymalnych warunkach dla procesów takich jak hartowanie, wyżarzanie i normalizowanie.

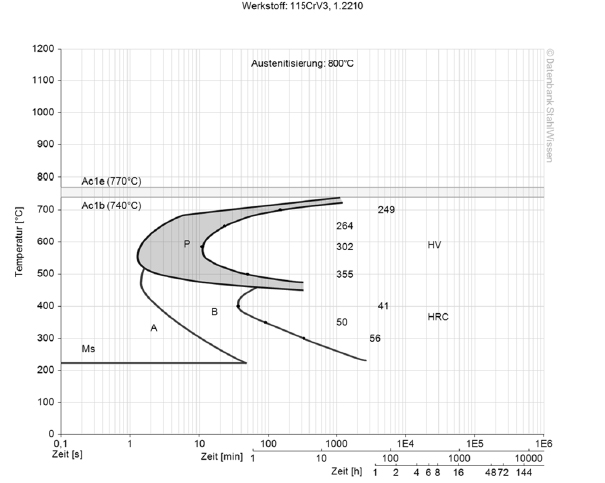

1.2210 Izotermiczny wykres TTT
Ten wykres przedstawia zmiany strukturalne na poziomie mikro w czasie przy stałej temperaturze. Pokazuje, w jakiej temperaturze i po jakim czasie zaczynają się formować różne fazy, np. perlit, martenzyt lub bainit.
OBRÓBKA POWIERZCHNI MATERIAŁU
1.2210 Azotowanie
Azotowanie stali 1.2210 nie jest powszechną praktyką.
1.2210 Chromowanie
Stal 1.2210 zazwyczaj nie jest chromowana.
1.2210 Polerowanie
Nie jest w zwyczaju polerować 1.2210.
1.2210 OBRÓBKA
1.2210 Erodowanie
Materiał 1.2210 zazwyczaj nie jest erodowany.
Kucie stali 1.2210
Oprócz przygotowania stali 1.2210, precyzyjna kontrola temperatury i odpowiednia obróbka końcowa są niezbędne, aby zapewnić wymagane właściwości mechaniczne i jakość.
Stal 1.2210 powinna być równomiernie podgrzewana wstępnie do temperatury 800–900°C, aby zapobiec pęknięciom lub szokom termicznym. Następnie jest podgrzewana do temperatury kucia 950–1050°C. Temperatura kucia nie powinna spaść poniżej 950°C, a materiał należy podgrzewać ponownie tak często, jak to konieczne. Na koniec elementy obrabiane są powoli schładzane, aby zminimalizować naprężenia wewnętrzne i zapobiec odkształceniom i pęknięciom.
Aby złagodzić naprężenia wewnętrzne w odkuwkach, uzyskać drobniejsze granice ziaren i nadać im zamierzoną twardość, należy poddać je dodatkowej obróbce.
Spawanie stali 1.2210
Ze względu na wysoką zawartość węgla, stal srebrna 1.2210 jest trudna do spawania i powinna być spawana wyłącznie po starannym przygotowaniu oraz zastosowaniu odpowiednich metod spawania i materiałów dodatkowych.
