1.2379 - W SKRÓCIE
Jakim rodzajem stali jest 1.2379?
1.2379 to stal o wysokiej zawartości węgla i chromu z dodatkowymi pierwiastkami stopowymi, takimi jak molibden i wanad. Jest to wysokostopowa, wtórnie utwardzana, ledeburytyczna stal do pracy na zimno. Stal ta charakteryzuje się wysoką zawartością chromu, dzięki czemu jest znana z niskiej odporności na odkształcenia i zużycie. Można ją również znaleźć pod oznaczeniem X153CrMoV12 .
Właściwości
Jako stal narzędziowa i stal na formy do tworzyw sztucznych, 1.2379 jest często używana, gdy wymagana jest wysoka odporność na zużycie, odporność na odpuszczanie i dobra formowalność . Oprócz wyżej wymienionych właściwości, stal ta charakteryzuje się wysoką wytrzymałością na ściskanie, dobrą hartownością na wskroś, wysoką stabilnością podczas hartowania i doskonałym zachowaniem krawędzi.
- Charakteryzuje się niskim odkształceniem
- Jest odporna na zużycie
- Jest hartowalna na wskroś
- Jest odporna na ciśnienie
- Jest odporny na odpuszczanie
- Może być azotowany i erodowany
- Jest stabilny wymiarowo
- Możliwe są procesy PVD i CVD
- Przypalanie nie jest możliwe
- Twardość robocza wynosi maksymalnie 62 HRC
Możliwości zastosowania
1.2379 to wysokowydajna stal narzędziowa, która jest często stosowana w wielu różnych dziedzinach i gałęziach przemysłu ze względu na swoją twardość i odporność na zużycie.
Oto kilka przykładów:
Narzędzia tnące i wykrawające: ze względu na wysoką odporność na zużycie i twardość, stal ta jest często wykorzystywana do produkcji narzędzi wykrawających i tnących (do 25,5 mm). Należą do nich noże przemysłowe, nożyce lub płyty tnące, a także precyzyjne narzędzia tnące o grubości do 12 mm.
Narzędzia wykrawające: Ten gatunek stali jest wykorzystywany do produkcji narzędzi wykrawających, ponieważ jego właściwości sprawiają, że jest to dobry wybór dla form i matryc.
Formy do tworzyw sztucznych: W przypadku zastosowań wymagających wysokiej odporności na zużycie, takich jak produkcja części z tworzyw sztucznych, Premium 1.2379 jest doskonałym wyborem.
Noże i ostrza: Ten gatunek stali jest czasami używany do produkcji wysokiej jakości ostrzy, ale jego twardość utrudnia ostrzenie.
Konkretne przykłady zastosowań:
- Narzędzia tnące
- Narzędzia do wykrawania
- matryce
- stemple
- Narzynki do walcowania gwintów
- Walce do walcowania gwintów
- Przeciągacze
- Frezy
- Pogłębiacze
- Narzędzia do tłoczenia
- Narzędzia do obróbki drewna
- Ostrza do nożyc
- Narzędzia do głębokiego tłoczenia
- Walcowanie na zimno
- Narzędzia pomiarowe
- Trzpienie do pilgerów na zimno
- Formy do tworzyw sztucznyc
Wartości orientacyjne
Analiza chemiczna:
| C | Si | Mn | P | S | Cr | Mo | V |
|---|---|---|---|---|---|---|---|
| 1,45 - 1,6 | 0,1 - 0,6 | 0,2 - 0,6 | 0,0 - 0,03 | 0,0 - 0,03 | 11,0 - 13,0 | 0,7 - 1,0 | 0,7 - 1,0 |
Nazwa wg składu chemicznego:
1.2379
Twardość robocza:
57-62 HRC
Dostarczalna twardość:
max. 255 HB

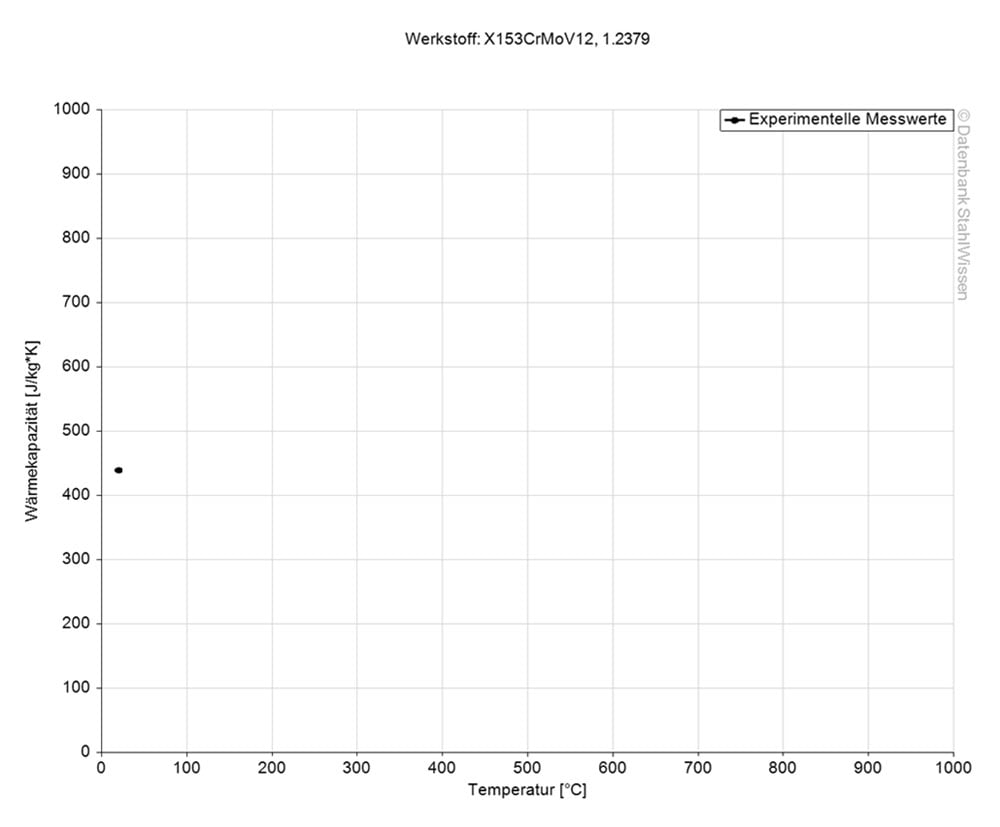

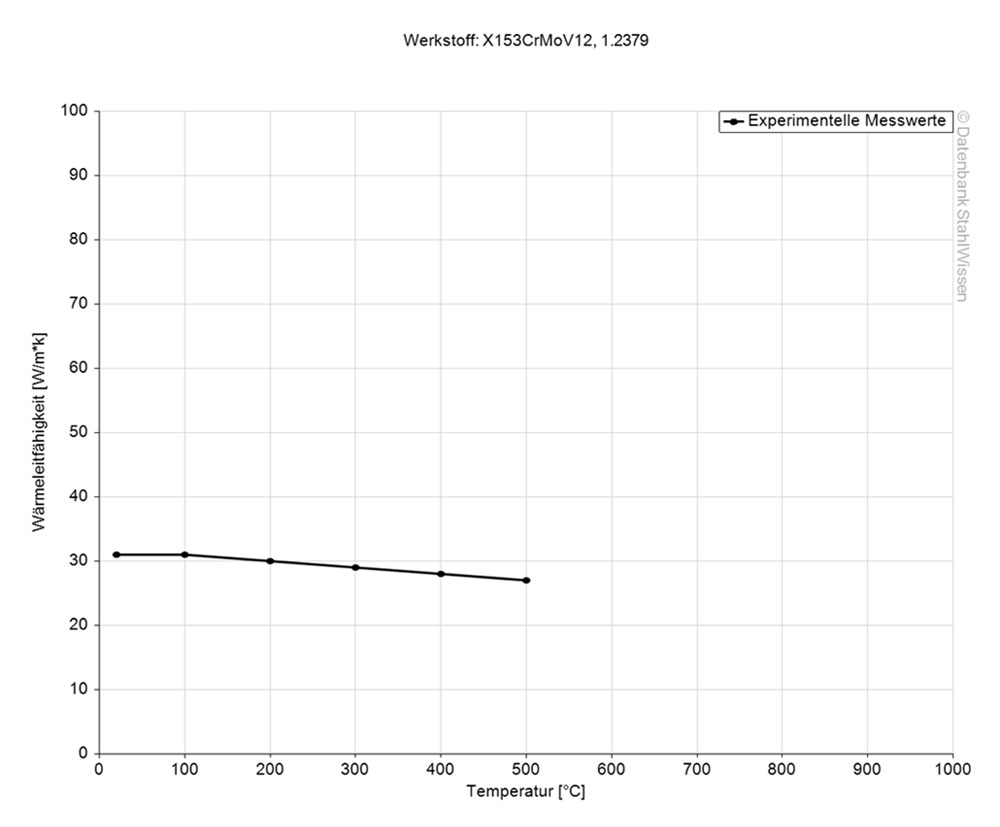

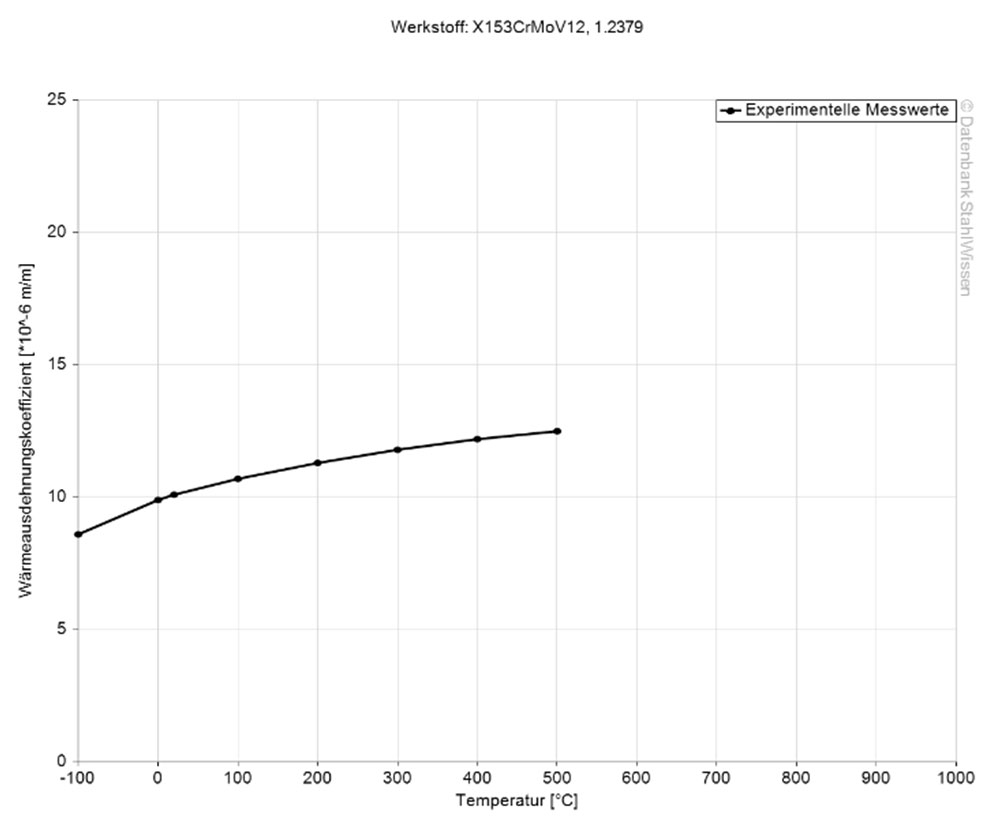

WŁAŚCIWOŚCI FIZYCZNE 1.2379
Do jakich grup stali należy stal 1.2379?
- Stal narzędziowa
- Stal do obróbki na zimno
- Stal na formy do tworzyw sztucznych
Czy stal 1.2379 jest stalą szlachetną?
Tak, ze względu na wysoką zawartość chromu, wynoszącą 11–13%, stal 1.2379 (X153CrMoV12) można sklasyfikować jako stal szlachetną stopową, mimo że jest ona klasyfikowana jako stal narzędziowa.
1.2379 Odporność na korozję
W skali, gdzie 1 oznacza niską, a 6 wysoką odporność na korozję stali 1.2379 wynosi 4. To sprawia, że ta stal narzędziowa jest stalą nierdzewną odporną na korozję. Ma wysoką zawartość chromu (11–13%), co zapewnia jej pewną odporność na korozję, ale nie jest to wartość wystarczająca, aby zaklasyfikować ten gatunek jako stal nierdzewną.
Czy 1.2379 jest magnesowalna?
Jako metal zawierający żelazo, 1.2379 można magnesować. Szlifowanie, frezowanie i obróbka elektroerozyjna (EDM) mogą być wykonywane na przykład na maszynach z adhezją magnetyczną.
Odporność na zużycie 1.2379
W skali, gdzie 1 oznacza niską wartość, a 6 wysoką, odporność na zużycie stali 1.2379 wynosi 6, co czyni ją jedną z najlepszych stali odpornych na zużycie w naszym portfolio.
HART-PRÄZ® – JUŻ ZAHARTOWANE WYMIARY W DŁUGOŚCI 250 MM ORAZ 500 MM!
1.2379 PROCES
Obróbka cieplna 1.2379
Obróbka cieplna decyduje o właściwościach materiału. Dlatego zawsze należy ją przeprowadzać ostrożnie. Określane są takie właściwości, jak wytrzymałość, udarność, twardość powierzchni i odporność na temperaturę, co z kolei może wydłużyć/poprawić żywotność części, narzędzi i komponentów.
Obróbka cieplna obejmuje wyżarzanie rozpuszczające, wyżarzanie zmiękczające, normalizowanie, wyżarzanie odprężające, a także odpuszczanie, hartowanie i ulepszanie cieplne.
Stal narzędziowa 1.2379 jest hartownikiem wtórnym. Materiał ten staje się twardszy w procesie pojedynczego lub podwójnego odpuszczania. Podczas odpuszczania wytrącają się specjalne węgliki i/lub austenit szczątkowy przekształca się w martenzyt.
1.2379 Wyżarzanie
Stal 1.2379 należy zabezpieczyć i podgrzać do temperatury 830–860 °C, a następnie utrzymywać w tej temperaturze przez 2 godziny. Następnie należy schłodzić w piecu z temperaturą obniżaną o 10 °C na godzinę do temperatury 650 °C, po czym można ją pozostawić do swobodnego schłodzenia na powietrzu.
Wyżarzanie odprężające 1.2379
Aby wyżarzać odprężająco, należy podgrzać materiał 1.2379 do temperatury 600–650°C po obróbce wstępnej i utrzymywać go w tej temperaturze przez dwie godziny. Następnie należy pozwolić mu powoli ostygnąć do 500°C. Na koniec przedmiot obrabiany można schłodzić w powietrzu.
1.2379 Oduszczanie
Odpuszczanie stali to proces obróbki cieplnej, który następuje po hartowaniu i zmniejsza twardość i wytrzymałość stali, jednocześnie zwiększając jej udarność. Stal 1.2379 jest zazwyczaj hartowana, a następnie odpuszczana w celu optymalizacji jej właściwości mechanicznych. Dokładna procedura może się różnić w zależności od wymagań konkretnego zastosowania. Zazwyczaj polega ona na podgrzaniu stali do ustalonej temperatury, wygrzaniu elementów w tej temperaturze przez określony czas, a następnie ponownym schłodzeniu materiału.
Wybierz żądaną temperaturę odpuszczania, utrzymuj ją w piecu przez co najmniej dwie godziny, odpuszczaj materiał dwukrotnie i pozwól stali ostygnąć do temperatury pokojowej pomiędzy cyklami odpuszczania. Temperatura odpuszczania nie powinna spaść poniżej 180°C i powinna być utrzymywana w wybranej temperaturze przez co najmniej dwie godziny.

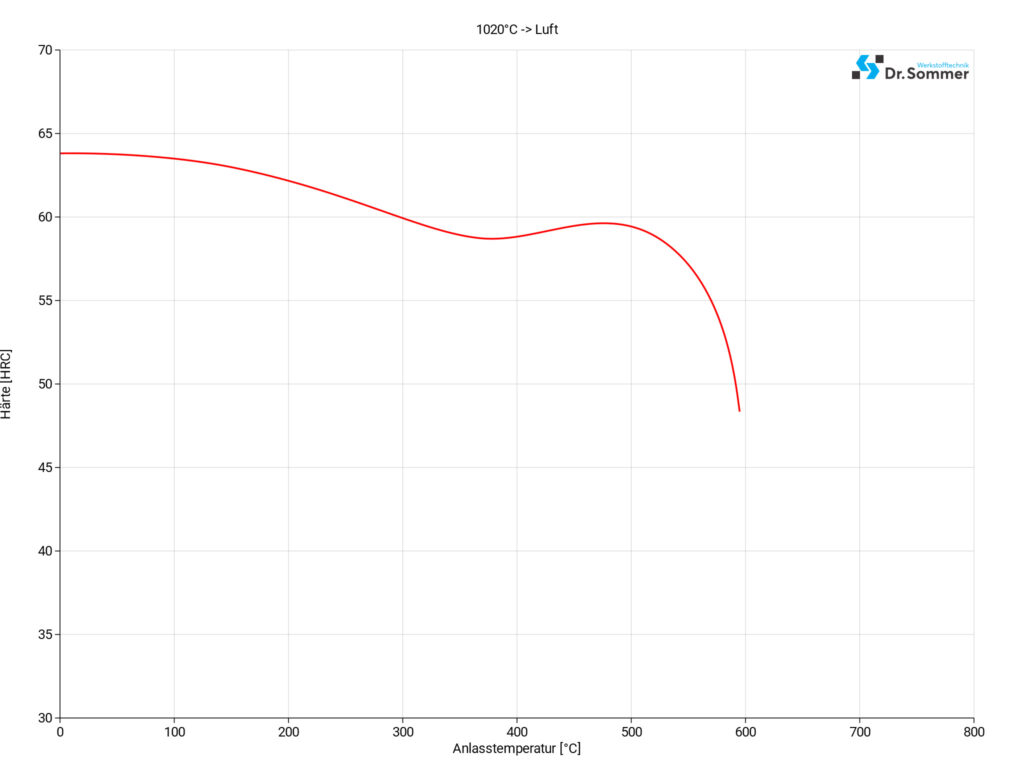

Więcej informacji znajdziesz na poniższej grafice.
Temperatura odpuszczania 1.2379
Temperatura odpuszczania dla stali 1.2379 wynosi zazwyczaj od 180 do 300°C, ale może się różnić w zależności od tego, które właściwości techniczne są najważniejsze dla danego elementu obrabianego. Zasadniczo wyższa temperatura odpuszczania zapewnia lepszą podatność na formowanie, ale również niższą twardość i wytrzymałość na rozciąganie.
Hartowanie 1.2379
Temperatura podgrzewania wstępnego dla tego gatunku stali wynosi 650–750°C. Aby chronić elementy obrabiane przed odwęgleniem i utlenianiem podczas hartowania, można zastosować specjalny pojemnik. Temperatura austenityzacji dla stali 1.2379 wynosi od 1000 do 1050°C. Utrzymywanie temperatury przez jedną godzinę na każde 25 mm maksymalnej grubości. Na przykład, dla grubości 75 mm, czas utrzymywania wynosi 3 godziny.
Wyjmij element z pojemnika, jeśli był używany, i powoli schładzaj go w piecu do temperatury około 65°C. Następnie element należy bezpośrednio poddać odpuszczaniu. Jako stal hartowana w oleju, elementy mogą być również schładzane w oleju. Dzięki hartowaniu w oleju można uzyskać wyższą twardość i odporność na zużycie.
Przed zanurzeniem obrabianych elementów w medium do studzenia (oleju), olej należy podgrzać do temperatury około 66°C. Następnie elementy są studzone z temperatury 1035°C i utrzymywane w oleju do osiągnięcia temperatury około 535–650°C. W tej temperaturze elementy można wyjąć z oleju i schłodzić dalej na powietrzu.
1.2379 Obróbka w głębokim zamrożeniu
Ponieważ z czasem mogą wystąpić zmiany objętości, detale wymagające maksymalnej dokładności wymiarowej, takie jak przyrządy pomiarowe lub elementy konstrukcyjne, powinny być poddawane obróbce w temperaturze poniżej zera. Po studzeniu, detal powinien być utrzymywany w temperaturze od -70 do -80°C przez 3–4 godziny, a następnie poddany serii cykli odpuszczania. Odpuszczanie z kolei wpływa na odporność na ścieranie i żywotność detali. Obróbka ta zwiększa twardość o 1–3 HRC. Ze względu na ryzyko pękania, procesu tego nie należy stosować w przypadku delikatnych kształtów.
Studzenie 1.2379
Typowe metody studzenia dla tego gatunku stali obejmują:
- Olej dla prostych kształtów
- Próżnia
- Dmuchawa/Powietrze/Gaz
- Gorąca kąpiel lub złoże fluidalne w temperaturze 180°C – 500°C, a następnie dalsze chłodzenie w powietrzu
Stal 1.2379 może być hartowana na wskroś we wszystkich popularnych rozmiarach. Należy upewnić się, że materiał zostanie odpuszczony natychmiast po osiągnięciu temperatury przedmiotu obrabianego 50–70°C.

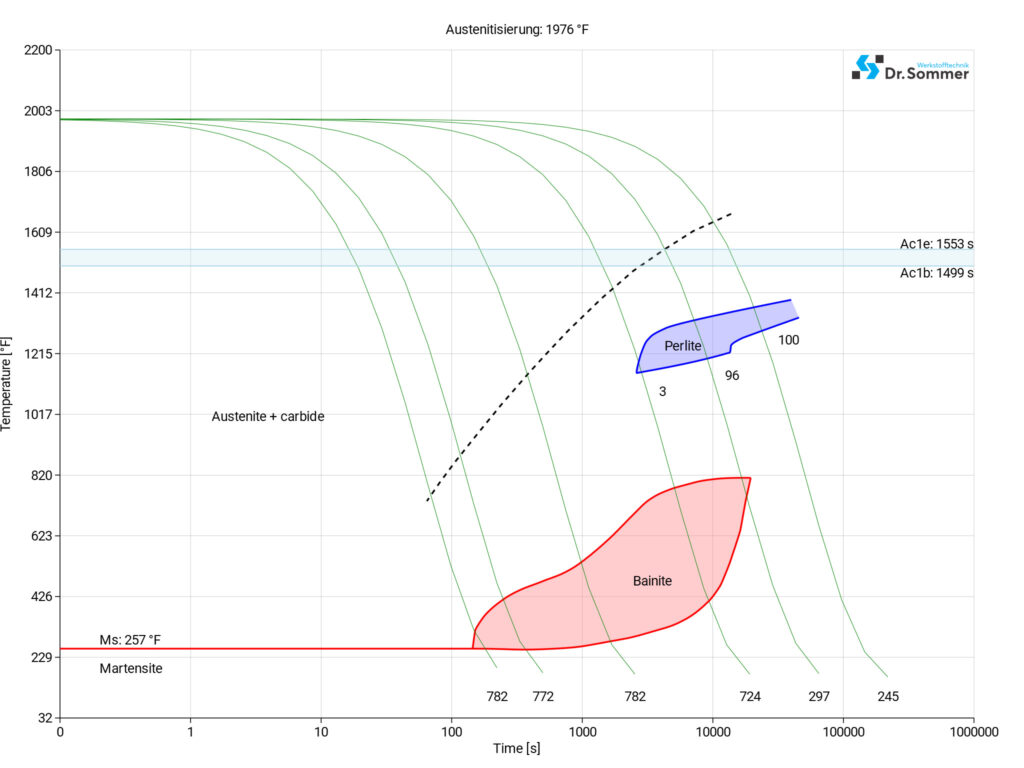

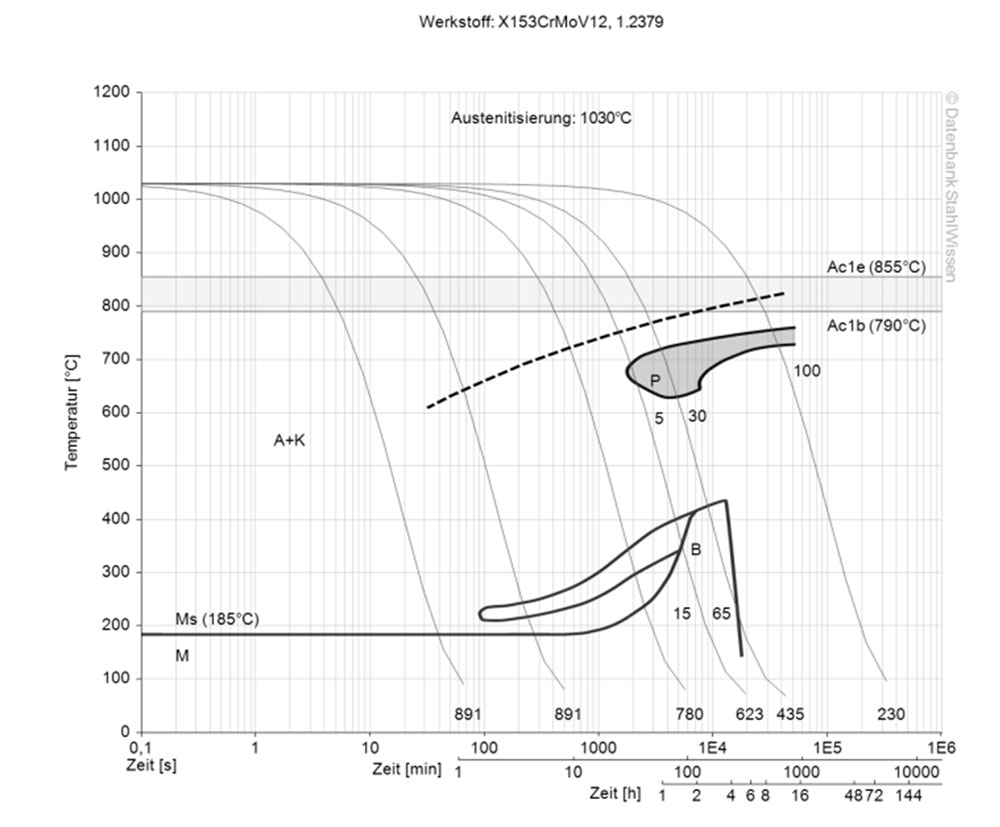

1.2379 Ciągły wykres TTT
Ten wykres przedstawia mikrozmiany zachodzące w czasie w różnych temperaturach. Są one istotne w obróbce cieplnej, ponieważ dostarczają informacji o optymalnych warunkach dla procesów takich jak hartowanie, wyżarzanie i normalizowanie.
Wykres TTT zazwyczaj przedstawia różne fazy stali, a także czas i temperaturę, w których zachodzą określone zmiany (np. perlit, bainit i martenzyt).

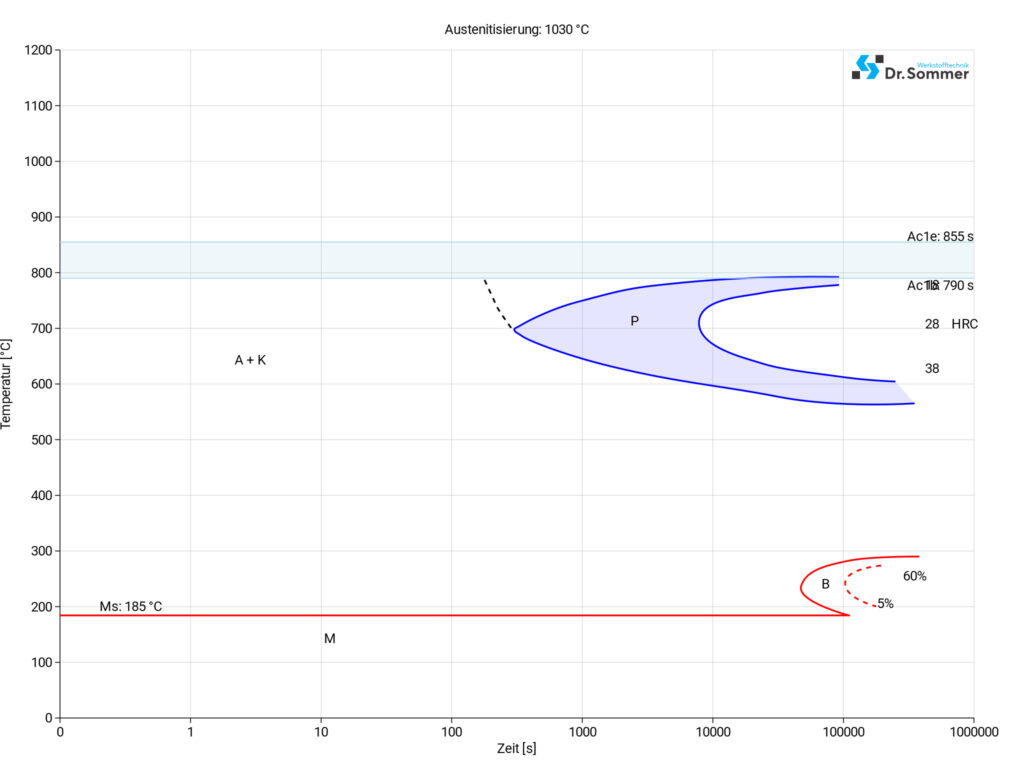

1.2379 Izotermiczny diagram TTT
Ten diagram przedstawia zmiany strukturalne na poziomie mikro w czasie przy stałej temperaturze. Pokazuje, w jakiej temperaturze i po jakim czasie zaczynają się formować różne fazy, np. perlit, martenzyt lub bainit.
1.2379 OBRÓBKA
1.2379 Erodowanie
Erodowanie można wykonać na tym materiale w stanie zahartowanym lub odpuszczonym. Następnie warstwa odlewnicza jest całkowicie usuwana, na przykład poprzez szlifowanie i polerowanie. Elementy można następnie ponownie odpuścić (w temperaturze o 25°C niższej od poprzedniej temperatury odpuszczania) i wygrzewać w tej temperaturze przez dwie godziny.
1.2379 Naddatek na obróbkę / Zmiany wymiarów
Należy uwzględnić zmiany wymiarów podczas hartowania i odpuszczania, a jeśli detale są odprężane między obróbką zgrubną a dalszą obróbką, należy dodać naddatek w wysokości 0,15% na stronę. Jeśli odprężanie nie jest wykonywane, naddatek na obróbkę należy odpowiednio zwiększyć.
1.2379 Kucie
Ten gatunek nadaje się do kucia. Podgrzać wstępnie przedmiot obrabiany do temperatury 700–760°C, a następnie zwiększyć temperaturę do temperatury kucia 1010–1050°C. Nie dopuścić do spadku temperatury poniżej 925°C i w razie potrzeby ponownie podgrzać. Po kuciu równomiernie i powoli schłodzić elementy do temperatury około 760–815°C w popiele, wapnie lub podobnym materiale, a następnie odpuścić tak szybko, jak to możliwe.
Spawanie stali 1.2379
Chociaż stal 1.2379 nadaje się do spawania, należy tego unikać, gdy tylko jest to możliwe. Spawanie tego gatunku stali może być trudne i powinno być wykonywane z należytą starannością i wiedzą specjalistyczną. Ze względu na wysoką twardość i wysoką zawartość węgla, stal ta jest podatna na pękanie podczas spawania.
Dobre wyniki można uzyskać spawając stal narzędziową, np. 1.2379, jeśli podczas procesu spawania zostaną zachowane odpowiednie środki ostrożności.
Podgrzewanie wstępne: Aby zapobiec naprężeniom w stali i je zredukować, materiał należy podgrzać wstępnie, aby zmniejszyć ryzyko pękania. Zazwyczaj ten gatunek stali jest podgrzewany wstępnie do temperatury 200–300°C.
Materiały spawalnicze: Podczas przygotowywania spoiny/spoiny niezwykle ważny jest dobór odpowiednich materiałów spawalniczych i procesów spawania. Często materiał dodatkowy jest dobierany tak, aby był kompatybilny ze stalą 1.2379 lub miał podobny skład, aby uzyskać jak najlepsze rezultaty. Podczas polerowania lub fototrawienia stali 1.2379 konieczne jest użycie odpowiednich elektrod o odpowiednim składzie.
Odpuszczanie: Po spawaniu elementy należy powoli schłodzić, a następnie odpuścić, aby zmniejszyć twardość i zwiększyć wytrzymałość na rozciąganie. Odpuszczanie zapobiega potencjalnym pęknięciom.
