1.2343 ESR - W SKRÓCIE
Jakim rodzajem stali jest 1.2343 ESR?
1.2343 ESR to wysokostopowa stal narzędziowa, która jest często używana jako stal na formy do tworzyw sztucznych ze względu na jej wytrzymałość w wysokich temperaturach i wysoką odporność na zużycie. Jako stal narzędziowa do pracy na gorąco, 1.2343 ESR ma wysoką przewodność cieplną i jest odporna na pękanie ogniowe. Stal 1.2343 ESR może być używana w szerokim zakresie zastosowań, np. jako formy odlewnicze, narzędzia tnące lub matryce kuźnicze.
Właściwości
- Stal narzędziowa
- Stal narzędziowa do pracy na gorąco
- Wysoka odporność na ścieranie na gorąco
- Dobra ciągliwość
- Dobra przewodność cieplna
- Możliwość chłodzenia wodą
- Odporność na pękanie ogniowe
- Azotowalność
- Żarowytrzymały
- Wytrawialny
- Polerowalny
Możliwości zastosowania
- Narzędzia kuźnicze
- Matryce kuźnicze
- Ostrza do ścinania na gorąco
- Matryce do wytłaczania na gorąco
- Matryce do wytłaczania
- Matryce do formowania
- Odbiornik bloków
- Narzędzia do odlewania ciśnieniowego
- Odlewanie ciśnieniowe metali lekkich trzpienie
- Matryce do tłoczenia
- Trzpienie do otworów
- Produkcja śrub
- Produkcja nitów
- Produkcja bolców
- Wypychacz
- Formy do tworzyw sztucznych
1.2343 ESR Wartości orientacyjne
Analiza chemiczna:
| C | Si | Mn | P | S | Cr | Mo | V |
|---|---|---|---|---|---|---|---|
| 0,33 - 0,41 | 0,8 - 1,2 | 0,25 - 0,5 | 0,0 - 0,03 | 0,0 - 0,02 | 4,8 - 5,5 | 1,1 - 1,5 | 0,3 - 0,5 |
Nazwa wg składu chemicznego:
X37CrMoV5-1
Twardość robocza:
50-54 HRC
Dostarczalna twardość:
max. 229 HB
WŁAŚCIWOŚCI FIZYCZNE 1.2343 ESR
Do której grupy stali należy stal 1.2343 ESR?
- Stal narzędziowa
- Stal na formy do tworzyw sztucznych
- Stal do pracy na gorąco
Dlaczego materiał ESR?
Przetapianie elektrożużlowe, czyli ESR, znane również jako przetapianie elektrotopliwe, to proces, w którym stal jest przetapiana i przepuszczana przez żużel, który usuwa zanieczyszczenia. W rezultacie otrzymujemy stal o wyższym stopniu czystości i drobniejszej, bardziej jednorodnej mikrostrukturze. Zmniejszenie zawartości zanieczyszczeń w stali zapewnia jej większą integralność, ponieważ ma mniej słabych punktów. Stal ESU może charakteryzować się lepszymi właściwościami mechanicznymi, takimi jak wyższa wytrzymałość na rozciąganie, granica plastyczności, udarność, odporność na zużycie, lepsze wykończenie powierzchni i dłuższa żywotność narzędzia.
Czy stal 1.2343 ESR jest stalą szlachetną?
Aby stal mogła zostać uznana za klasyczną stal szlachetną, musi zawierać co najmniej 10,5% chromu masowo. Stal 1.2343 ESU zawiera 4,8–5,5% chromu i dlatego nie jest stalą szlachetną w klasycznym rozumieniu tego słowa.
Czy stal 1.2343 ESR jest odporna na korozję?
Stal 1.2343 ESR wykazuje pewną odporność na korozję, ale aby mogła zostać sklasyfikowana jako stal odporna na korozję, materiał musi zawierać co najmniej 10,5% chromu.
Czy materiał 1.2343 ESR jest magnesowalny?
Materiał 1.2343 ESR jest ferromagnetyczny i można go namagnesować. Nadaje się do obróbki skrawaniem, takiej jak szlifowanie lub frezowanie, na uchwytach magnetycznych.
1.2343 ESR do pracy na gorąco
Stal 1.2343 ESR charakteryzuje się wysoką odpornością na zmiany temperatury, co minimalizuje powstawanie pęknięć i złamań. Pozostaje stabilna nawet w wysokich temperaturach i przy dużym naprężeniu mechanicznym.
Odporność na zużycie 1.2343 ESR
Materiał 1.2343 ESR uzyskał ocenę 3 za odporność na zużycie w skali, gdzie 1 oznacza niską, a 6 wysoką odporność.
WŁAŚCIWOŚCI TECHNICZNE 1.2343 ESR
Czy stal 1.2343 ESR jest stalą nożową?
Chociaż stal 1.2343 ESR charakteryzuje się pewnym stopniem odporności na korozję, wytrzymałości i twardości, gatunek ten nie jest idealny do produkcji noży. Stal 1.2343 ESR jest wykorzystywana głównie do obróbki na gorąco i produkcji narzędzi; do produkcji noży należy wybrać inny, bardziej odpowiedni gatunek stali.
Twardość robocza stali 1.2343 ESR
Stal 1.2343 ESR osiąga twardość roboczą 50–54 HRC.
Gęstość stali 1.2343 ESR
Typowa gęstość stali szlachetnej 1.2343 ESR wynosi 7,7 g/cm³ w temperaturze pokojowej.
Wytrzymałość na rozciąganie 1.2343 ESR
1.2343 ESR ma wytrzymałość na rozciąganie wynoszącą około 770 N/mm². Aby osiągnąć tę wartość, przeprowadza się próbę rozciągania, aby wykazać, jaka siła jest potrzebna do rozciągnięcia lub wydłużenia próbki przed jej zerwaniem.
Skrawalność 1.2343 ESR
W skali, gdzie 1 oznacza niską wartość, a 6 wysoką, 1.2343 ESR otrzymuje ocenę 5 za skrawalność.

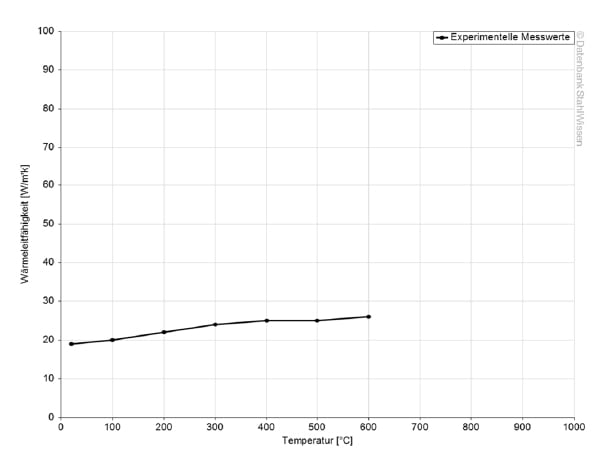

Przewodność cieplna 1.2343 ESR
Przewodność cieplna 1.2343 ESR wynosi 34,2 W/(m*K) w temperaturze pokojowej.
Przewodność cieplna
Wartość wyżarzona
(W/m*K)
Wartość ulepszona
(W/m*K)
Przy temperaturze
29,8
26,8
20 °C
30,0
27,3
350 °C
33,4
30,3
700 °C

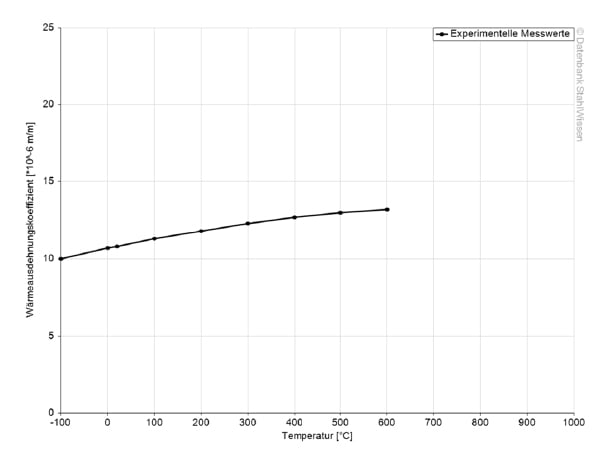

Współczynnik rozszerzalności cieplnej ESR 1.2343
Poniższa tabela przedstawia rozszerzalność i kurczenie w różnych temperaturach, co może być bardzo istotne w przypadku pracy w wysokich temperaturach lub przy dużych wahaniach temperatury.
Średni współczynnik rozszerzalności cieplnej
Wartość wyżarzona
10-6m/(m*K)
Przy temperaturze
11,8
20 – 100 °C
12,4
20 – 200 °C
12,6
20 – 300 °C
12,7
20 – 400 °C
12,8
20 – 500 °C
12,9
20 – 600 °C
12,9
20 – 700 °C

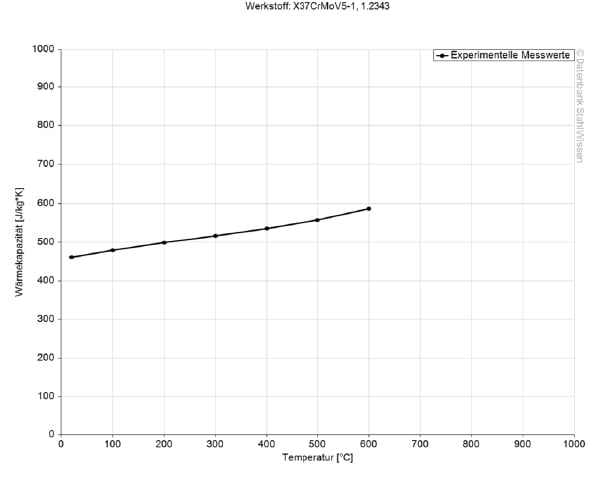

Ciepło właściwe 1.2343 ESR
Ciepło właściwe stali narzędziowej 1.2343 ESR wynosi 0,46 J/kg*K w temperaturze pokojowej. Wartość ta wskazuje, ile ciepła potrzeba do podniesienia temperatury określonej ilości materiału o 1 kelwin.
1.2343 ESR Opór elektryczny właściwy
Opór elektryczny właściwy można znaleźć w poniższej tabeli. Przewodność elektryczna jest równoważna oporowi elektrycznemu właściwemu.
Opór elektryczny właściwy
Wartość (Ohm*mm²)/m
Przy temperaturze
0,52
20 °C
DOSKONAŁY KSZTAŁT – POŻĄDANY W BUDOWIE FORM!
PROCES 1.2343 ESR
Wyżarzanie 1.2343 ESR
Wyżarzanie odprężające ESR 1.2343

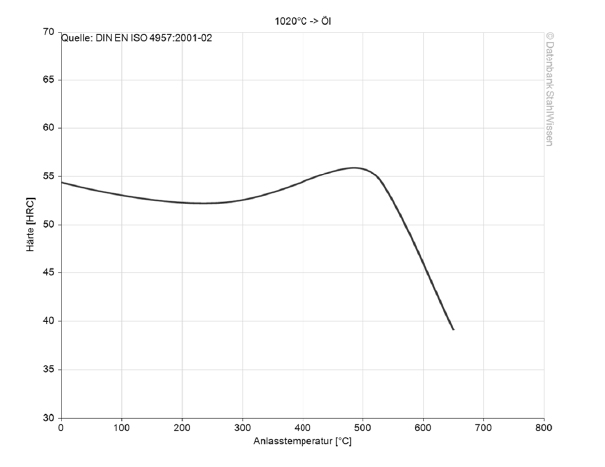

1.2343 ESR Odpuszczanie
Hartowanie 1.2343 ESR
Studzenie 1.2343 ESR
- Powietrze
- Olej
- Gorąca kąpiel (500–550°C)

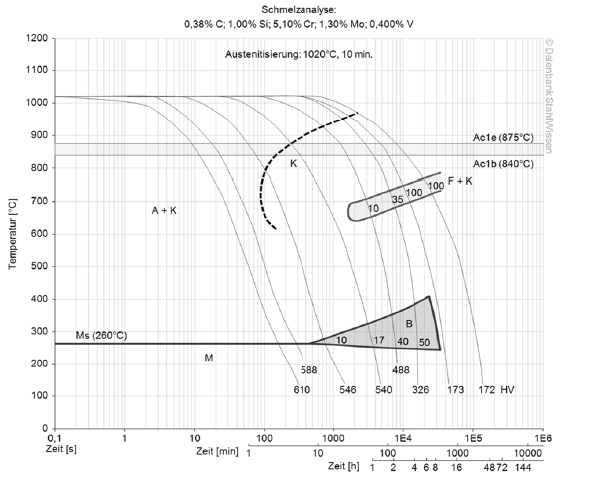

1.2343 ESR Ciągły wykres TTT

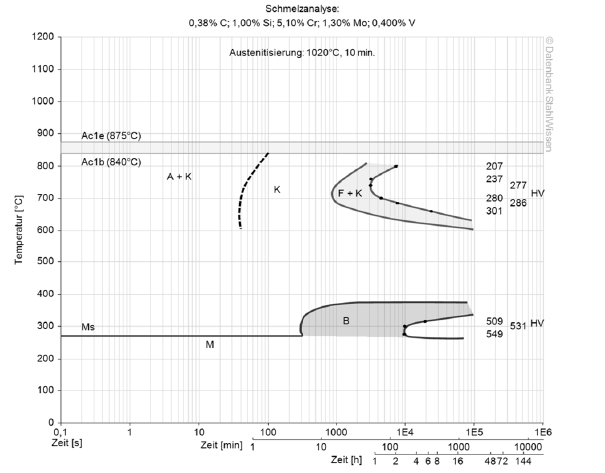

1.2343 ESR Izotermiczny diagram TTT
1.2343 ESR OBRÓBKA POWIERZCHNI
1.2343 ESR Azotowanie
1.2343 ESR Brunowanie
1.2343 ESR Procesy PVD i CVD
- PVD – Fizyczne osadzanie z fazy gazowej
- CVD – Chemiczne osadzanie z fazy gazowej
1.2343 ESR Polerowanie
