1.2080 mod. - W SKRÓCIE
Jakim rodzajem stali jest mod. 1.2080?
Materiał 1.2080 mod. to stal narzędziowa używana do pracy na zimno. Dzięki dużej zawartości węglików chromu charakteryzuje się dużą odpornością na zużycie i najwyższym zachowaniem krawędzi skrawającej przy cięciu blachy o grubości do 4 mm. Ze względu na założenie wysokiej twardości, zmiany wymiarowe komponentów są niewielkie, co jednak skutkuje umiarkowaną wytrzymałością.
Materiał 1.2080 mod. uznawana jest za klasyczną wśród stali ledeburytycznych z 12% zawartością chromu.
Właściwości
Stal do pracy na zimno 1.2080 mod. charakteryzuje się dużą trwałością krawędzi skrawającej np. przy cięciu blachy do grubości 4mm i bardzo małą zmianą wymiarów, pomimo dużej twardości.
- Stal do pracy na zimno
- Ledeburyt
- 12% stali chromowej
- Założenie o wysokiej twardości
- Dobra stabilność wymiarowa
- Wysoka odporność na odpuszczanie w porównaniu do 1.2080 mod.
- Wysoka odporność na zużycie w porównaniu do 1.2080 mod.
- Wysoka odporność na odpuszczanie dzięki zawartości wolframu
- Azotowanie nie jest powszechne
Możliwości zastosowania
Odporna na korozję stal narzędziowa 1.2080 mod. znajduje zastosowanie w wielu gałęziach przemysłu. Ze względu na wysoką odporność na zużycie, zachowanie krawędzi i wysoką twardość, może być stosowany na wiele sposobów.
- Narzędzia tnące
- Narzędzia do wykrawania
- Narzędzia do wytłaczania
- Narzędzia do skrobania
- Narzędzia do naprawy
- Narzędzia do przycinania
- Narzędzia do obróbki drewna
- Narzędzia do rysowania
- Narzędzia do prasowania
- Formy do pras kamiennych
- Narzędzia do spiekania
- Nóż maszynowy
- Szczęki noża
- Rdzenie młotkowe
- rolki pierścieniowe
- Rolki do walcowania gwintów
- Formy plastikowe
1.2080 mod. Wartości orientacyjne
Analiza chemiczna:
| C | Si | Mn | P | S | Cr | W |
|---|---|---|---|---|---|---|
| 1,9 - 2,2 | 0,1 - 0,6 | 0,2 - 0,6 | 0,0 - 0,03 | 0,0 - 0,03 | 11,0 - 13,0 | ≤ - 0,8 |
Nazwa wg składu chemicznego:
~X210Cr12
Twardość robocza:
58-62 HRC

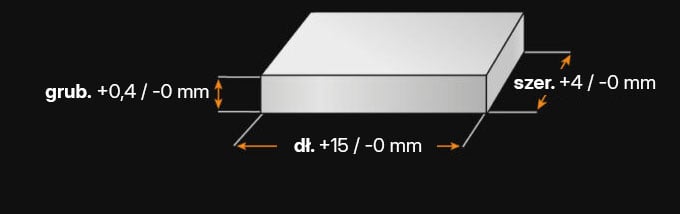

Dostarczalna twardość:
max. 255 HB

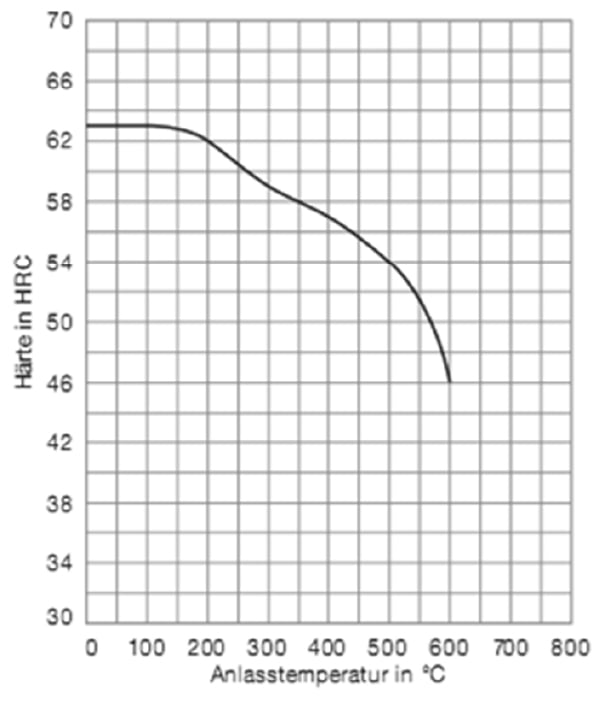

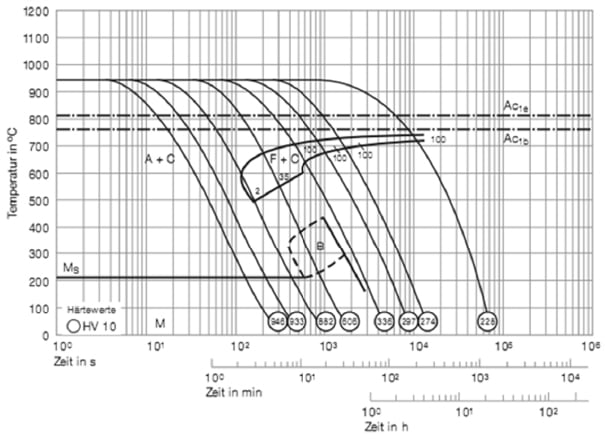

1.2080 mod. WŁAŚCIWOŚCI FIZYCZNE
Do której grupy stali należy stal 1.2080 mod.?
- narzędziowa ledeburytyczna
- na formy do tworzyw sztucznych
- do pracy na zimno
- Stal chromowa
Czy 1.2080 to stal szlachetna?
Aby materiał mógł być klasyfikowany jako klasyczna stal szlachetna, musi zawierać co najmniej 10,5% chromu w masie. Oznacza to, że ta stal narzędziowa może być również klasyfikowana jako stal szlachetna, ponieważ zawiera 11–13% chromu w masie.
Czy stal 1.2080 mod. jest odporna na korozję?
Przy zawartości chromu wynoszącej 11–13% masy, stal 1.2080 mod. jest odporna na korozję.
Czy 1.2080 mod. jest magnesowalna?
Tak, 1.2080 mod. jest ferromagnetyczna i można ją zamocować na płycie magnetycznej w celu obróbki.
Czy stal 1.2080 mod. można obrabiać plastycznie na zimno?
Ze względu na wysoką zawartość węgla i chromu, stal 1.2080 mod. charakteryzuje się wysoką twardością po obróbce cieplnej. Ta właściwość zapewnia jej odporność na zużycie podczas obróbki plastycznej na zimno. Aby przeciwdziałać nagłym obciążeniom udarowym podczas obróbki plastycznej na zimno, materiał ten charakteryzuje się również udarnością i wytrzymałością na ściskanie, co jest korzystne w przypadku narzędzi poddawanych takim obciążeniom.
Czy stal 1.2080 mod. jest odporna na zużycie?
Ta stal do obróbki na zimno charakteryzuje się wysoką odpornością na zużycie i otrzymuje ocenę 5 w skali, gdzie 1 oznacza niską, a 6 wysoką odporność.
