1.7225 +QT - W SKRÓCIE
Jakim rodzajem stali jest 1.7225+QT?
Jako stal niskostopowa, 1.7225+QT (pokazana tutaj wersja hartowana) opiera się na dodatku chromu, molibdenu i manganu w celu zwiększenia jej wytrzymałości i hartowności. Ma ona jednak nieodpowiednie właściwości spawalnicze. Zawartość chromu w tej stali do ulepszania cieplnego zapewnia hartowanie na wskroś, podczas gdy dodatek molibdenu zapewnia jednolitą twardość i wytrzymałość.
Dodatek manganu zwiększa wytrzymałość i hartowność. Stal 1.7225+QT (42CrMo4+QT) może być stosowana zarówno w niskich, jak i wysokich temperaturach, a po odpowiedniej obróbce cieplnej może być również stosowana w środowiskach kwaśnych gazów.
Właściwości
Materiał 1.7225+QT, znany również jako 42CrMo4+QT, to niskostopowa stal chromowo-molibdenowa. Charakteryzuje się wysoką wytrzymałością i ciągliwością. Ze względu na swoje dobre właściwości jest stosowana w inżynierii mechanicznej, produkcji narzędzi i wielu innych gałęziach przemysłu.
- Stal inżynieryjna
- Wysoka wytrzymałość
- Wysoka ciągliwość
- Dobra skrawalność
- Do elementów poddawanych dużym obciążeniom w budowie pojazdów
- Hartowalność powierzchniowa
- Azotowalność
- Żarowytrzymała
- Trudna do spawania
Możliwości zastosowania
Zastosowania stali 1.7225+QT obejmują
- Trzpienie
- Kołnierze
- Tuleje zaciskowe
- Matryce do gięcia
- Wały korbowe
- Części sprzęgła
- Rolki formujące
- Wykrojniki
- Inżynieria mechaniczna ogólnie
- Części maszyn
- Osie
- Zwrotnice
- Korbowody
- Wały korbowe
- Wały skrzyni biegów
- Zębniki
- Koła zębate
- Bandaże
- Płyty podstawowe
- Części nadwozia
1.7225+QT Wartości orientacyjne
Zusammensetzung – Chemische Analyse:
| C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|
| 0,38 - 0,45 | 0,0 - 0,4 | 0,6 - 0,9 | 0,0 - 0,035 | 0,0 - 0,035 | 0,9 - 1,2 | 0,15 - 0,3 |
Nazwa wg składu chemicznego:
42CrMo4+QT
Twardość robocza:
27 HRC (min. twardość dostawy) -48 HRC
Dostarczalna twardość:
max. 270 HB, ulepszony (płaski), max. 380 HB, ulepszony (okrągły)
WŁAŚCIWOŚCI FIZYCZNE 1.7225+QT
Co oznacza skrót QT?
QT, skrót od „Quenched and Tempered”, odnosi się do procesu ulepszania i odpuszczania. Stal 1.7225+QT poddawana jest obróbce cieplnej, w której jest podgrzewana do temperatury austenityzacji, a następnie szybko schładzana. Następnie materiał jest odpuszczany w celu uzyskania pożądanych właściwości. Proces odpuszczania zapewnia drobnoziarnistą i jednorodną mikrostrukturę oraz wysoką wytrzymałość.
Do której grupy stali należy stal 1.7225+QT?
- Stal do ulepszania
- Stal do pracy na zimno
- Stal konstrukcyjna wysokiej jakości
Czy 1.7225+QT jest stalą szlachetną?
Mimo zawartości chromu i molibdenu, stal 1.7225+QT nie jest klasyczną stalą szlachetną o zawartości 10,5% chromu. Należy do grupy stali konstrukcyjnych wysokiej jakości.
Czy 1.7225+QT jest odporna na korozję?
W skali, gdzie 1 oznacza niską wartość, a 6 wysoką, odporność na korozję 1.7225+QT wynosi 2.
Czy stal 1.7225+QT jest magnetyzowalna?
Stal hartowana 1.7225+QT jest magnetyzowalna. Materiał ten nadaje się do technologii mocowania magnetycznego.
1.7225+QT Obróbka na gorąco
Stal tę można obrabiać na gorąco w temperaturze 816–1038°C i zachowuje ona swoje właściwości nawet po długotrwałym narażeniu na wysokie temperatury pracy.
1.7225+QT Obróbka na zimno
W stanie wyżarzonym stal ta może być obrabiana na zimno wszystkimi konwencjonalnymi metodami.
1.7225+QT Odporność na zużycie
W skali, gdzie 1 oznacza niską wartość, a 6 wysoką, stal 1.7225+QT ma odporność na zużycie na poziomie 3.
WŁAŚCIWOŚCI TECHNICZNE 1.7225+QT
Czy 1.7225+QT to stal nożowa?
Podczas produkcji noża lub ostrza ze stali 1.7225+QT należy wziąć pod uwagę twardość, odporność na korozję i zużycie. Chociaż jest to możliwe, ten gatunek stali nie jest zazwyczaj używany do produkcji noży.
Twardość robocza 1.7225+QT
Twardość robocza materiału 1.7225+QT waha się od 27 (min. w stanie dostawy) do 48 HRC.
Gęstość stali 1.7225+QT
Gęstość stali 1.7225+QT wynosi 7,85 g/cm³ w temperaturze pokojowej.
Wytrzymałość na rozciąganie 1.7225+QT
1.7225+QT (płaska) ma maksymalną wytrzymałość na rozciąganie 900 N/mm², a 1.7225+QT (okrągła) ma maksymalną wytrzymałość na rozciąganie 1300 N/mm². Aby określić te wartości, przeprowadza się próbę rozciągania, aby pokazać, jaka siła jest potrzebna do rozciągnięcia lub wydłużenia próbki przed jej zerwaniem.
Granica plastyczności 1.7225+QT
Granica plastyczności 1.7225+QT wynosi około 655 N/mm². Wskazuje ona, jakie naprężenie można przyłożyć, zanim materiał ulegnie odkształceniu plastycznemu. Po przekroczeniu tego punktu materiał nie powraca już do swojego pierwotnego kształtu po ustąpieniu naprężenia; zamiast tego pozostaje odkształcony, a nawet pęka.
Przewodność cieplna 1.7225+QT

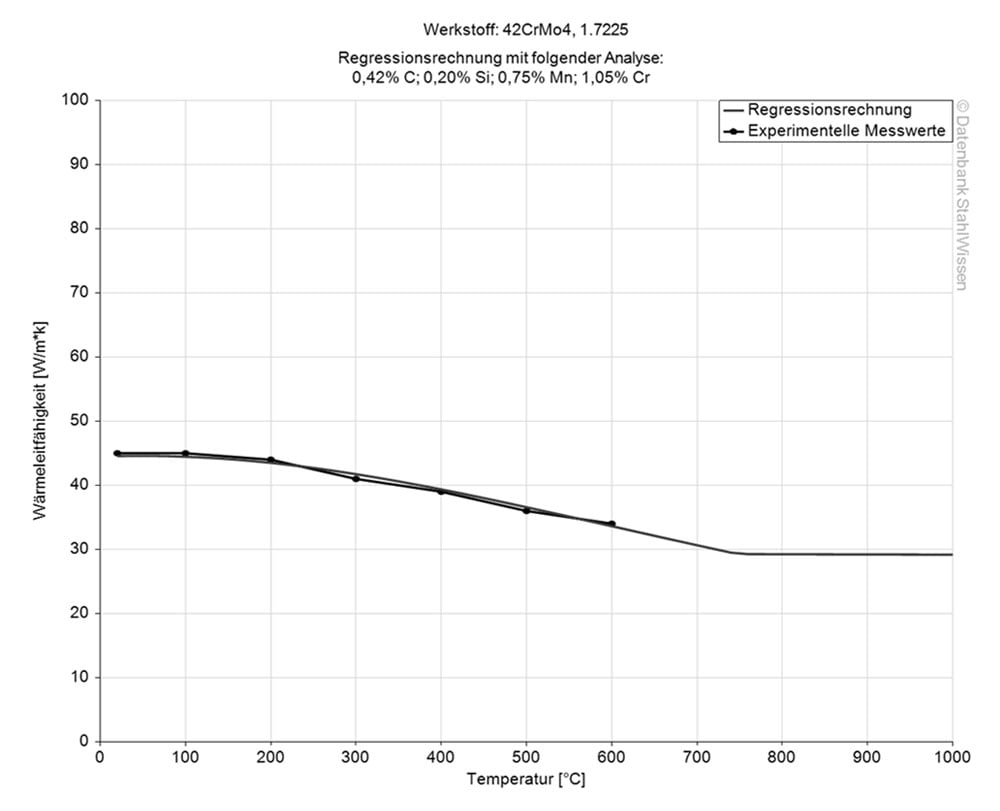

Przewodność cieplna dla 1.7225+QT wynosi 42,6 W/(m*K) w temperaturze pokojowej.
Przewodność cieplna
Wartość W/(m*K)
Przy temperaturze
42,6
20 °C
Współczynnik rozszerzalności cieplnej 1.7225+QT

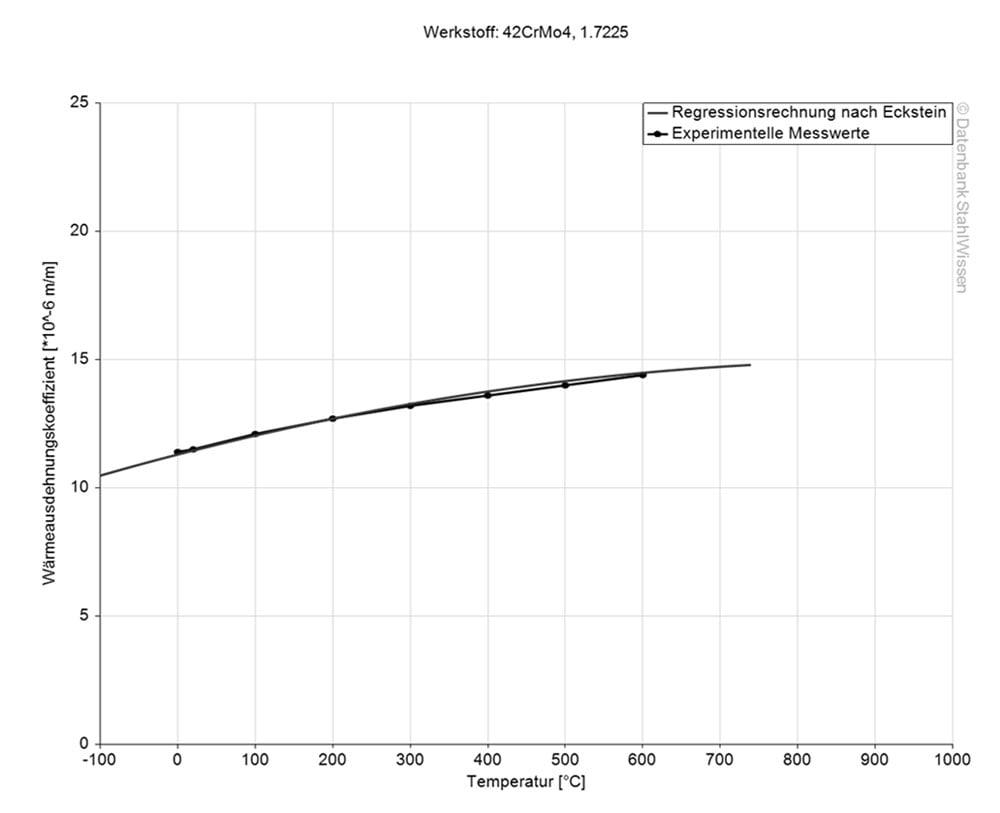

Współczynnik rozszerzalności cieplnej wskazuje, o ile materiał 1.7225+QT rozszerza się lub kurczy pod wpływem zmian temperatury. Jest to bardzo ważna informacja, szczególnie podczas pracy w wysokich temperaturach lub w przypadku narażenia na znaczne wahania temperatury podczas użytkowania.
Średni współczynnik rozszerzalności cieplnej
Wertość 10-6m/(m*K)
Przy temperaturze
11,1
20 – 100 °C
12,1
20 – 200 °C
12,9
20 – 300 °C
13,5
20 – 400 °C

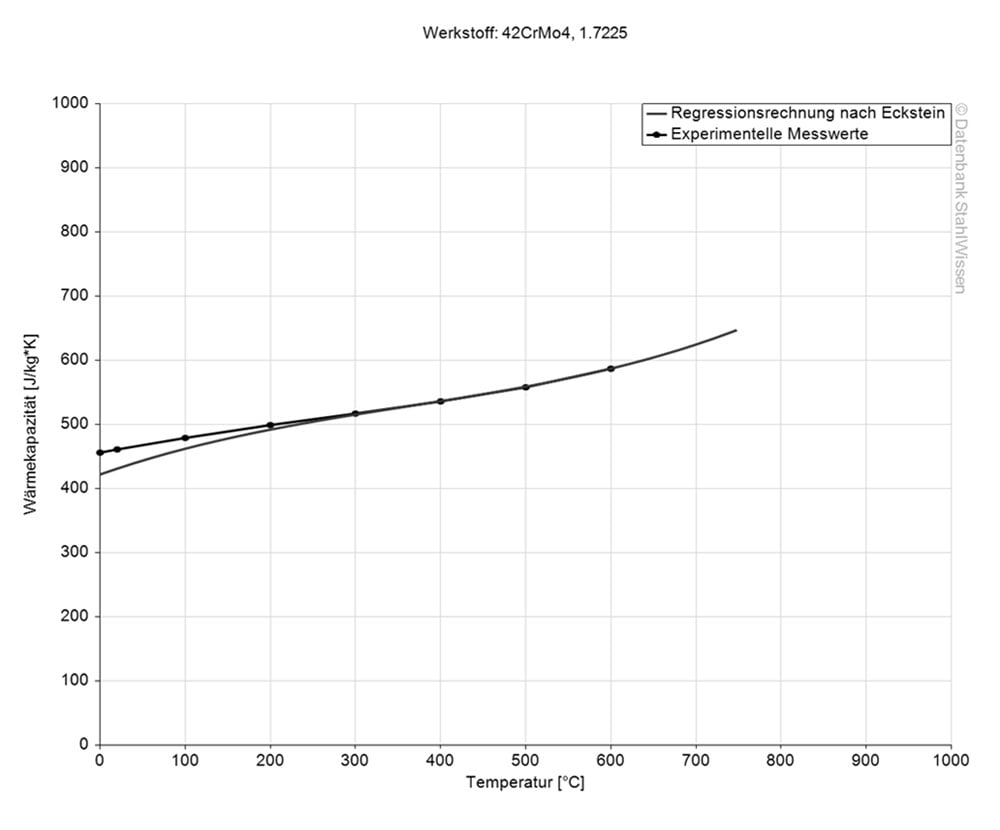

1.7225+QT Ciepło właściwe
Wartość ta wskazuje, ile ciepła jest potrzebne do podniesienia temperatury określonej ilości materiału o 1 kelwin.
1.7225+QT Opór elektryczny właściwy
Opór elektryczny właściwy można znaleźć w poniższej tabeli. Przewodność elektryczna jest odwrotnością oporu elektrycznego właściwego.
Opór elektryczny właściwy
Wartość (Ohm*mm2)/m
Przy temperaturze
~ 0,231
~ 20 °C
~ 0,284
~ 100 °C
~ 0,358
~ 200 °C
~ 0,448
~ 300 °C
~ 0,552
~ 400 °C
~ 0,671
~ 500 °C
1.7225+QT Elastizitätsmodul (e-Modul)
Das Spannungs- und Dehnungsmodul, bzw. das Elastizitätsmodul (Youngscher Modul), für 1.7225+QT liegt bei 210 kN/mm2.
PASJA!
PROCES 1.7225+QT
Obróbka cieplna 1.7225+QT
Stal 1.7225+QT jest dostarczana w stanie odpuszczonym i zazwyczaj nie wymaga dalszej obróbki cieplnej. Jeśli jednak konieczne jest zwiększenie twardości, należy postępować zgodnie z poniższymi krokami hartowania, rozpoczynając od wyżarzania.
Stal DIN 1.7225+QT można nagrzać do 860°C i schłodzić w oleju. Materiał może osiągnąć szeroki zakres właściwości poprzez normalizację i odpuszczanie.
Stal 1.7225+QT wykazuje odporność na pełzanie do temperatury 540°C i zachowuje swoje właściwości nawet po wystawieniu na działanie stosunkowo wysokich temperatur roboczych przez dłuższy czas.
Wyżarzanie 1.7225+QT
Nagrzać równomiernie elementy obrabiane do temperatury 680–720°C, a następnie powoli schłodzić w piecu, aby uzyskać twardość około 217 HB.
Wyżarzanie odprężające 1.7225+QT
1.7225+QT należy nagrzać do temperatury 593–705°C, utrzymywać w tej temperaturze przez 2 godziny, a następnie schłodzić na powietrzu.
1.7225+QT Normalizowanie
Ten gatunek stali można normalizować przed hartowaniem. W tym celu należy podgrzać go do temperatury 840–880°C, a następnie schłodzić na powietrzu.
Odpuszczanie 1.7225+QT

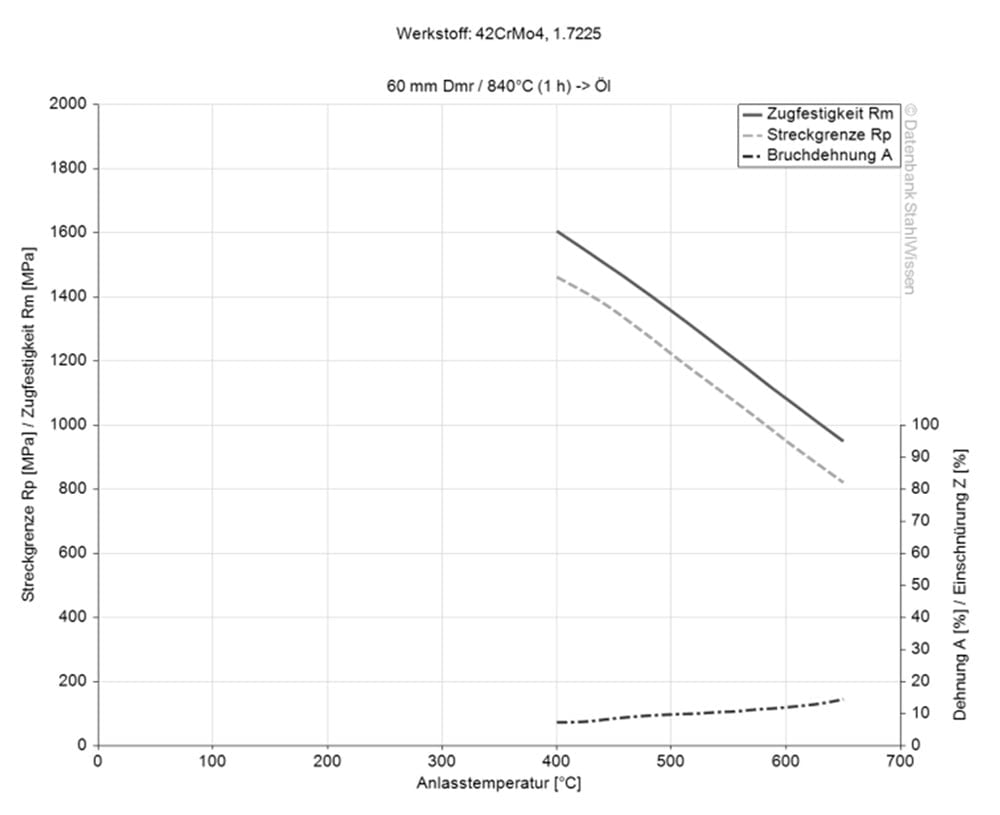

Im wyższa temperatura odpuszczania, tym bardziej miękka i ciągliwa staje się stal 1.7225+QT. Zasadniczo twardość i ciągliwość są określane poprzez odpuszczanie materiału. Im wyższa ciągliwość, tym niższa twardość i odwrotnie. Oprócz korzyści w postaci nadania stali pożądanych i niezbędnych właściwości, odpuszczanie zmniejsza naprężenia w materiale, zmniejszając jego podatność na pękanie i poprawiając ciągliwość.
Temperatura odpuszczania 1.7225+QT
Stal 1.7225+QT można odpuszczać w temperaturze 540–680°C, w zależności od twardości i wymaganych właściwości. Po odpuszczaniu materiał należy schłodzić na powietrzu.
Hartowanie 1.7225+QT
Aby zahartować stal 1.7225+QT, należy powoli i równomiernie nagrzać ją do temperatury 820–860°C, a następnie schłodzić wodą lub olejem, w zależności od rozmiaru i stopnia skomplikowania obrabianych elementów. Po utwardzeniu materiał może osiągnąć twardość roboczą od 27 do 48 HRC.
Studzenie 1.7225+QT
1.7225+QT można studzić w oleju do temperatury pokojowej, a następnie natychmiast odpuszczać.

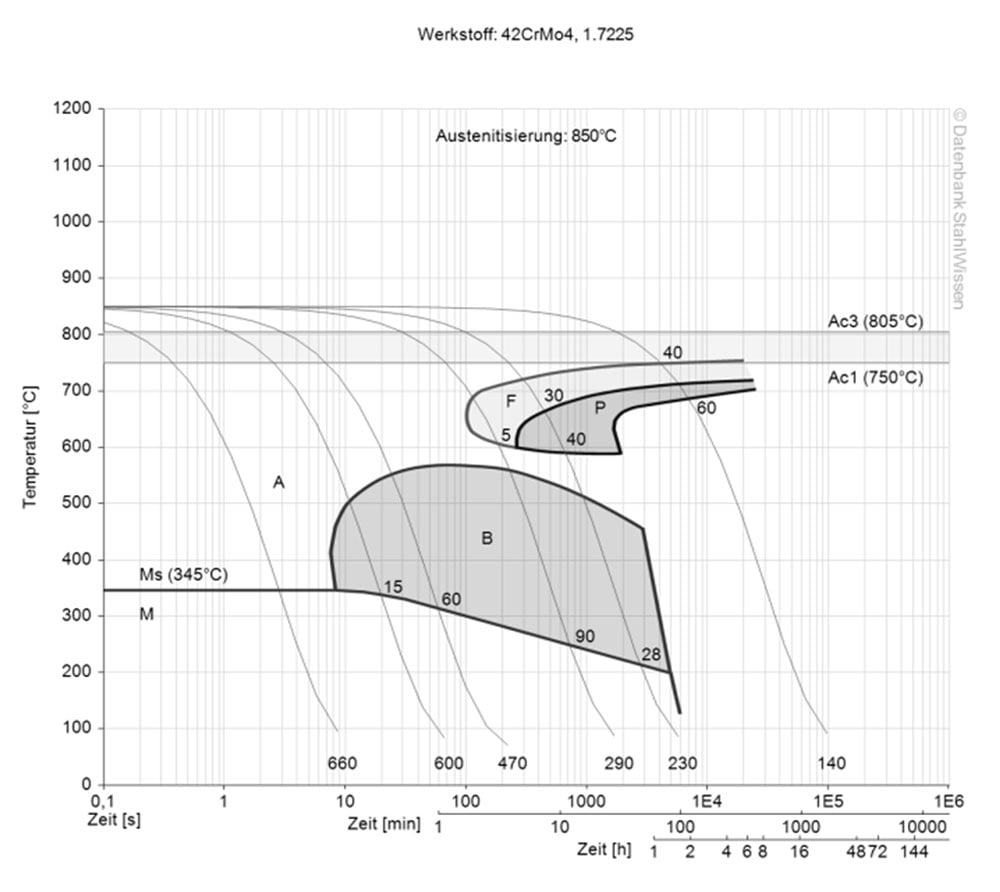

Wykres ciągłego TTT 1.7225+QT
Ten wykres przedstawia mikrozmiany zachodzące w czasie w różnych temperaturach. Są one istotne w obróbce cieplnej, ponieważ dostarczają informacji o optymalnych warunkach dla procesów takich jak hartowanie, wyżarzanie i normalizowanie.

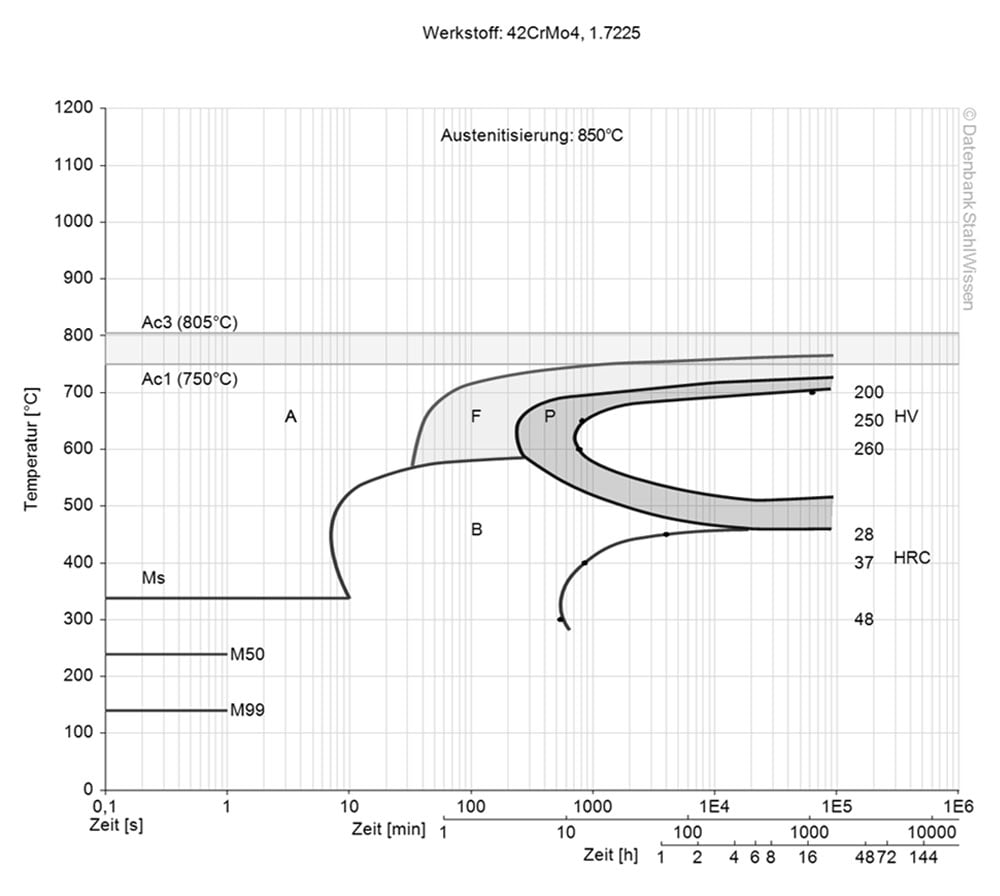

Izotermiczny diagram TTT 1.7225+QT
Ten diagram przedstawia zmiany strukturalne na poziomie mikro w czasie przy stałej temperaturze. Pokazuje, w jakiej temperaturze i po jakim czasie zaczynają się formować różne fazy, np. perlit, martenzyt lub bainit.
1.7225+QT OBRÓBKA POWIERZCHNI
1.7225+QT OBRÓBKA POWIERZCHNI
1.7225+QT Azotowanie
1.7225+QT można azotować, aby nadać temu gatunkowi stali twardszą warstwę powierzchniową.
1.7225+QT OBRÓBKA
Ten gatunek stali jest łatwy w obróbce skrawaniem po obróbce cieplnej, co pozwala na uzyskanie mikrostruktury niezbędnej do optymalnej skrawalności.
1.7225+QT Erodowanie
Ten gatunek stali można poddawać obróbce elektroerozyjnej w stanie wyżarzonym i zahartowanym. Po obróbce elektroerozyjnej, cienką białą warstwę przetopioną należy usunąć poprzez szlifowanie i polerowanie; w przeciwnym razie może to pogorszyć żywotność i parametry obrabianych elementów.
Kucie stali 1.7225+QT
Stal 1.7225+QT można kuć w zakresie temperatur 900–1000°C, a następnie bardzo powoli chłodzić w nieruchomym powietrzu lub piasku.
Spawanie 1.7225+QT
Spawanie może być wykonywane wyłącznie w stanie wyżarzonym lub normalizowanym, co jest możliwe przy zastosowaniu wszystkich konwencjonalnych technik. Aby zapobiec pęknięciom, należy podgrzać materiał do temperatury 177–350°C. Ze względu na zawartość węgla w tej stali zaleca się podgrzewanie wstępne i pogrzewowe. Należy schładzać powoli, aby zapobiec kruchości lub ją zmniejszyć. Spawanie w stanie po obróbce cieplnej, co zazwyczaj wykonuje się tylko w celu naprawy, może wpłynąć na właściwości mechaniczne, dlatego po spawaniu należy przeprowadzić obróbkę cieplną. Podczas spawania wstępnie podgrzanych elementów zaleca się ich wcześniejsze odprężenie w temperaturze o 15°C niższej od pierwotnej temperatury odpuszczania, aby zapobiec pęknięciom.
